도시 케이블 파이프라인 개량, 신에너지 배전 지원, 주거단지 및 산업단지 전력공급 사업 등에서링 메인 유닛(RMU)는 10~24kV 중전압 링 배전망에서 핵심 스위치기어 역할을 합니다. 컴팩트한 캐비닛 구조, 안정적인 로드 스위치 어셈블리 및 유연한 링 전원 공급 모드 덕분에 RMU는 실외 배전, 박스 변전소 매칭 및 지하 파이프라인 배전을 위한 주류 장비가 되었습니다. 본 문서에서는 전기분야 공통 검색어에 맞춰 장비의 기본 작동 원리, 5가지 핵심 장점, 적용 현장, 정기 점검 및 유지보수, 업계 내 친환경 가스절연 RMU 신기술 동향을 자세히 소개하고 있습니다.

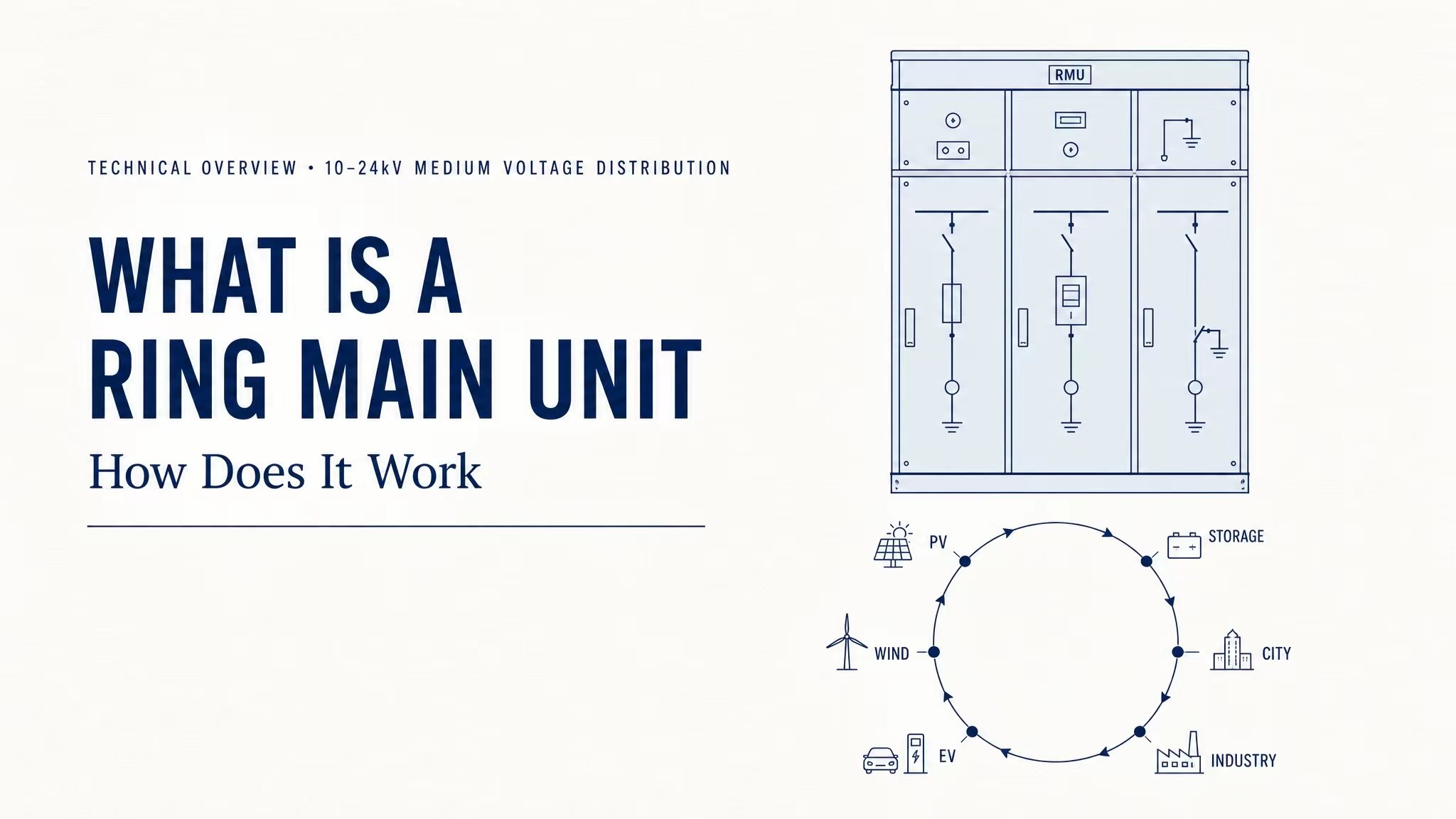

링 전원 공급 장치는 여러 개의 고전압 케이블을 끝에서 끝까지 연결하여 폐쇄형 링 전원 공급 장치 루프를 형성하는 것을 의미합니다. 로드 스위치, 접지 스위치 및 퓨즈를 포함한 내부 구성 요소가 장착된 RMU는 루프 내 케이블 라인의 연결 및 연결 해제를 제어합니다.
링 네트워크의 한 섹션에서 단락 또는 케이블 손상이 발생하면 RMU는 결함이 있는 세그먼트를 신속하게 연결 해제할 수 있습니다. 음향 회로는 양방향으로 전력을 전송할 수 있어 전체 지역의 정전을 방지하고 도시 배전망의 전원 공급 안정성을 크게 향상시킵니다. 이는 일반 고전압 스위치 캐비닛과 구별되는 핵심 기능입니다.
1. 컴팩트한 캐비닛 디자인으로 설치 공간 절약
모듈식 통합 구조로 전체 부피가 기존 고전압 스위치 캐비닛보다 훨씬 작습니다. 도로 녹지대, 케이블 우물 및 비좁은 지하 배전실에 직접 설치할 수 있어 도시의 공간이 부족한 실외 배전 지점에 이상적입니다.
2. 뛰어난 안전 성능을 갖춘 다양한 옵션 절연 매체
시장에는 SF6 가스 절연, 건조 공기 친환경 가스 절연, 고체 절연 및 공기 절연 제품을 포함한 다양한 유형이 제공됩니다. 완전 밀봉된 캐비닛 구조는 IP67 보호 등급의 방수 및 방진 기능을 갖추고 있어 비, 모래, 습기 및 해안 염무로 인한 침식을 방지하여 24시간 야외 작업이 가능합니다.
3. 신속한 오류 격리 기능을 갖춘 링 전원 공급 장치
이중 전원 링 스위칭을 지원합니다. 단일 지점에 오류가 발생하면 장치는 다른 사용자의 전원 공급을 중단하지 않고 즉시 오류를 잠그고 격리하므로 오래된 도시 지역의 전력망 업그레이드 및 개조에 필수적입니다.
4. 장기간 유지보수가 필요 없는 간단한 구조
가스 절연 RMU의 내부 구성 요소는 주변 공기에 의해 산화되지 않아 일일 검사 작업량이 줄어듭니다. 기계식 부하 스위치는 높은 내구성을 자랑하며 빈번한 개폐 동작에도 견딜 수 있습니다.
5. 1차-2차 통합을 통한 지능형 업그레이드 지원
새로운 지능형 RMU에는 센서 단자가 장착되어 온도, 가스 압력 및 라인 오류 신호를 원격으로 모니터링합니다. 스마트 그리드 백엔드 시스템과 호환되며 배전의 지능형 전환 추세에 맞춰 무인 작동 및 자동 오류 경보를 지원합니다.
● 노후도시 지하케이블 개량공사도시 도로를 따라 있는 옥외 배전 링 네트워크
● 주거용, 상업단지용 고전압 배전반그리고 지하주차장
● 들어오고 나가는 스위치 캐비닛박스형 변전소 내부
● 10kV 계통연계 배전태양광 발전소 및 분산 에너지 저장 프로젝트용
● 산업단지, 산업단지, 광산 등의 전력공급 시스템 지원고속도로 인프라
● 해안 거리, 도시 및 농촌 지역의 실외 링 전원 공급 지점;부식 방지 캐비닛은 열악한 작동 환경에 적응합니다.
1. 캐비닛 외부를 정기적으로 점검하십시오.캐비닛 도어의 찌그러짐, 부식 또는 노화/손상된 밀봉 스트립의 경우; 부서진 페인트를 수리하여 녹이 슬거나 물이 들어가는 것을 방지합니다.
2. 가스실 압력을 주기적으로 점검하십시오.가스 절연 모델의 경우 저압 누출 경보를 즉시 해결하십시오.
3. 원활한 스위칭 성능을 반복적으로 테스트하십시오.부하 스위치 및 접지 스위치를 제거하고 캐비닛 내부에 쌓인 먼지와 이물질을 제거하십시오.
4. 케이블 조인트의 온도를 확인하십시오.느슨하고 과열된 배선 단자와 같은 숨겨진 위험을 제거합니다.
5. 정기적인 절연 내전압 시험을 실시하십시오.지능형 모니터링 터미널 및 오류 표시기의 정상적인 작동을 확인합니다.
Dual Carbon 정책에 힘입어 친환경 건조 공기 절연 RMU가 널리 인기를 얻고 있습니다. 이 제품은 우수한 환경 성능을 위한 절연 매체로서 전통적인 온실가스인 육불화황을 깨끗한 공기로 대체합니다. 한편, 1차-2차 통합, 소형화 및 지능은 산업의 주류 방향이 되었으며 RMU는 도시 스마트 유통 네트워크 구축을 위한 안정적인 지원을 계속 제공하고 있습니다.
