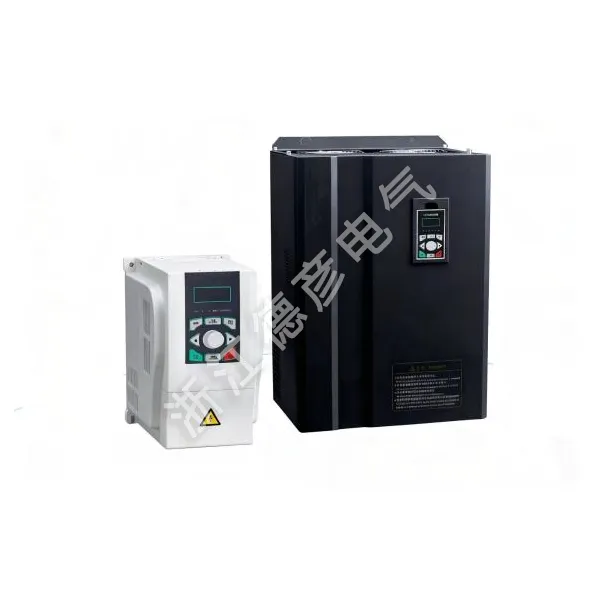

LNC860S 시리즈 고성능 인버터는 강력한 전류 벡터 제어 성능을 갖추고 있어 더 높은 기능을 구현하고 여러 필드 버스를 지원합니다. 보다 풍부한 주파수 소스 중첩 및 스위칭 방법, 고급 PID 알고리즘, 16단계 속도 및 자동 프로그램 작동, 주파수-스윙 제어 및 속도 추적 기능을 통해 제품의 신뢰성과 환경 적응성을 향상시키는 동시에 고객 친화성과 산업별 디자인을 강화합니다. 기능은 더욱 최적화되고, 애플리케이션은 더욱 유연해지며, 성능은 더욱 안정적입니다. CNC 머시닝 센터, 리프팅 장비, 인쇄 및 포장 장비, 섬유 장비, 염색 및 인쇄 장비, 금속 제품, 석유화학 제품, 고급 애플리케이션 시나리오와 같은 산업에서 널리 사용될 수 있습니다. 본 고성능 인버터는 485 통신 기능을 기본 탑재하고 있으며, 22kW 이하 모델은 제동 장치를 기본 탑재하고 있습니다. 전력 범위: 0.75KW~5.5KW - 220V, 0.75KW ~ 750KW - 380V.

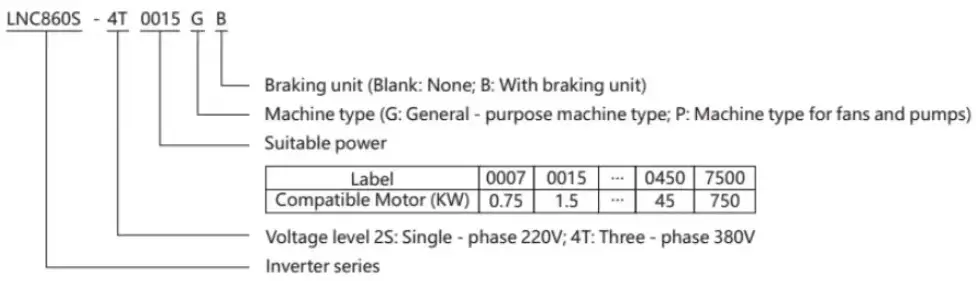

| 모델: | LNC860S-4T0040GB/4T0055PB |
| 힘: | 4KW 9A/5.5KW 13A |
| 입력: | 3상 AC380V 50HZ/60HZ |
| 산출: | 3상 AC0V-380V 0HZ-500HZ |
| S.N: | 바코드 |
▲신뢰성
다중 보호 기능: 과전압, 과전류, 과부하, 과열 등
과전압 및 과전류에 대한 차단 보호 수준을 구성할 수 있습니다.
2단계 주파수 호핑은 기계적 공진점을 효과적으로 방지할 수 있습니다.
▲고성능
자동 토크 부스트: 0.5Hz에서 최대 150%까지 토크를 시작합니다.
자동 슬립 보상: 보다 정확한 모터 속도를 보장합니다.
순간 정전 보상: 순간 정전 동안 단기 작동을 유지합니다.
저소음: 보다 부드러운 모터 작동이 가능합니다.
과부하 용량: 정격 토크 150%에서 60초 동안 작동할 수 있습니다.
▲ 다기능
주/보조 주파수 증가/감소 제어를 통한 주파수 조절.
펄스 입력을 통한 주파수 조절.
최대 펄스 출력은 최대 100kHz입니다.
사용자 설정에 따라 매개변수(전압, 전류, 설정 주파수, 출력 주파수, 속도 등)를 표시할 수 있습니다.
주파수 스윙, 고정 길이, 카운팅 기능을 갖추고 있습니다.
16단 속도 작동을 지원하는 내장형 PLC입니다.
디지털 설정, 아날로그 설정, PID 설정, 다중 속도 설정, 간단한 PLC 설정, 펄스 설정 및 RS485 통신 설정 등 다양한 주파수 조절 방법을 지원합니다.
Modbus 프로토콜을 지원하는 RS485 통신 인터페이스가 내장되어 있습니다.
▲입력 및 출력
입력 기능
2선식/3선식 제어 모드, 외부 고장 입력, 업/다운 제어, 자동 프로그램 연산 제어, 카운팅, 펄스 입력 등
출력 기능
카운트 도달 표시, 주파수 도달 표시, 과토크 표시, 과부하 사전 경보 등
▲기타
0.75KW부터 22KW까지의 모델에는 제동 장치가 내장되어 있습니다.

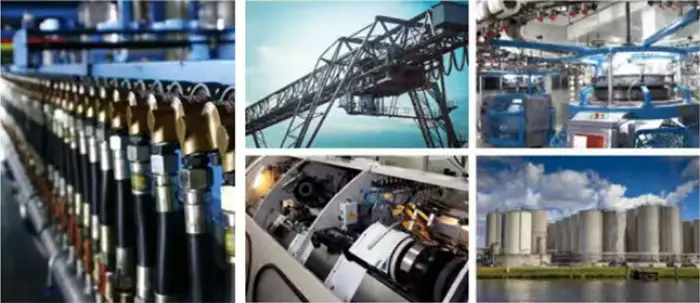

CNC 머시닝 센터와 같은 산업, 리프팅 장비, 인쇄 및 포장 장비, 섬유 장비, 염색 및 인쇄 장비, 금속 제품, 석유화학 제품 및 고급 애플리케이션 시나리오.
| 목 | 사양 | |
| 제어특성 | 출력 주파수 | 0-500HZ |
| 캐리어 주파수 | 0.8kHz~12KHz. 부하 특성에 따라 캐리 주파수를 자동으로 조정할 수 있습니다. | |
| 출력 주파수 분해능 | 디지털 설정:0.01Hz 아날로그 설정:최대 주파수×0.025% | |
| 제어 모드 | 개루프 벡터 제어(SVC) V/F 제어 폐루프 벡터 제어(FVC) | |
| 토크 특성 | 토크 보상 및 슬립 보상을 통해 시동 토크는 0.25Hz(SVC)에서 150%에 도달할 수 있습니다. | |
| 토크 제어 정확도 | SVC.5Hz±5% 이상FVC:±3% | |
| 과전압 및 과전류 실속 방지 보호 | 잦은 과전압 및 과전류 트립을 방지하기 위해 사용 중 전압 및 전류를 자동으로 제한합니다. | |
| 속도 조절 범위 | 1:200(SVC)1:1000(FVC) | |
| 속도 안정화 정확도 | ±0.5%(SVC)±0.02%(FVC) | |
| 과부하 용량 | 1분간 정격 출력 전류의 150% | |
| V/F곡선 | 4가지 모드: 선형, 다중 지점, 완전한 V/f 분리, 불완전한 V/f 분리 | |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 모드; 4개의 가속 및 감속 시간, 가속 및 감속 시간 범위 0.1~6500.0s | |
| DC 제동 | DC 제동 주파수:0.00Hz~최대 주파수. 제동 시간:0.0s~36.0s, 제동 동작 전류 값:0.0%~100.0% | |
| 조그 제어 | 조그 주파수 범위: 0.00Hz~최대 주파수, 조그 가속 및 감속 시간 0.1s~6500.05 | |
| 간단한 PLC, 다단계 속도 작동 | 내장된 PLC 또는 제어 단자를 통해 최대 16단계 속도 작동 가능 | |
| PID 내장 | 프로세스 제어 폐쇄 루프 제어 시스템을 쉽게 실현할 수 있습니다. | |
| 자동전압조정(AVR) | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. | |
| 빠른 전류 제한 기능 | 과전류 결함을 최대한 최소화하고 주파수 변환기의 정상적인 작동을 보호합니다. | |
| 작동 특성 | 운영 명령 채널 | 3개의 채널: 조작 패널에서 제공, 제어 터미널에서 제공, 직렬 통신 포트에서 제공. 다양한 방법으로 전환 가능 |
| 주파수 소스 | 10개의 주파수 소스: 패널 노브로 제공, 조작 패널로 제공, 아날로그 전압으로 제공, RS485 통신, 다중 속도, PID, 다양한 방식으로 전환할 수 있는 단순 PLC로 제공되는 아날로그 전류로 제공 | |
| 보조 주파수 소스 | 10개의 보조 주파수 소스. 보조 주파수 미세 조정 및 주파수 합성을 유연하게 달성할 수 있습니다. | |
| 입력 단자 | 5개의 디지털 입력 단자. 그 중 하나는 고속 펄스 입력으로 사용할 수 있습니다. 2개의 아날로그 입력 채널,Al1:입력 범위0~+10V,Al2:입력 범위0~+10V/0-20mA | |
| 출력 단자 | OkHz~50kHz의 구형파 신호를 출력할 수 있는 고속 펄스 출력 단자 1개, 설정 주파수 및 출력 주파수와 같은 물리량의 출력을 구현할 수 있음 오픈 드레인 유형으로 선택 가능 디지털 출력 단자 1개 릴레이 출력 단자 1개 아날로그 출력 단자 2개: 출력 주파수 전류/전압/주파수 명령/회전 속도/역률 신호의 출력을 나타낼 수 있는 0V~10V/0-20mA | |
| 디스플레이 및 키보드 작동 | LED 디스플레이 | 8개의 기능 키, 5자리 7세그먼트 LED 및 5개의 상태 LED 표시기가 장착되어 있습니다. 정회전, 역회전, 재설정, 정지, 조그 및 매개변수 설정 및 표시를 수행할 수 있습니다. |
| 보호 특성 | 보호 기능 | 전원 입력 및 출력 위상 손실 보호, 과전류 보호, 과전압 보호, 저전압 보호, 과열 보호, 과부하 보호, 단락 보호 등의 모터 단락 감지 |
| 기타 특성 | 옵션카드 | IO 확장카드, 통신카드(격리형), PG 카드 |
| 다중 인코더 지원 | 차동, 오픈 드레인, UVW, 리졸버 지원 | |
| 환경 | 신청장소 | 실내, 직사광선에 노출되지 않는 곳, 먼지, 부식성 가스, 인화성 가스, 오일 미스트, 수증기, 물방울, 염분 등이 없는 곳 |
| 고도 | 1000m 미만 | |
| 주변 습도 | -10℃~+40℃(주위온도가 40℃~50℃일 경우 디레이팅 동작 필요) | |
| 습기 | 95%RH 이하, 물방울 결로 현상이 없을 것 | |
| 진동 | 5.9m/s²(0.6g) 이하 | |
| 보관온도 | -20℃~+60℃ | |
