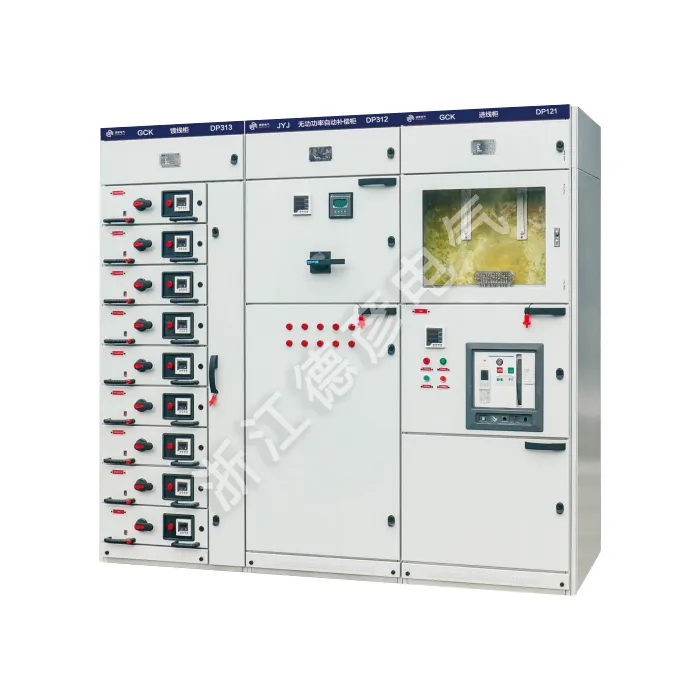

추출별 추출 가능 스위치 캐비닛 개요

Deyan Electric은 산업용 전기 제품 분야에서 풍부한 제조 경험을 보유한 전문 공급업체입니다. 추출 가능한 스위치 캐비닛 개요는 최대 660V의 정격 작동 전압을 갖춘 모듈식 인출 설계를 특징으로 합니다. 구획화된 구조는 안전한 작동을 보장하며, 표준화된 기능 장치는 배전 및 모터 제어 애플리케이션을 위한 유연한 구성을 제공합니다.

문의 보내기

제품 설명

추출형 스위치 캐비닛 개요는 발전소, 금속 압연 공장, 석유 화학 공장, 경공업 및 섬유 공장, 항만 및 부두, 호텔 및 게스트 하우스 등에서 전압 380V 또는 660V, 주파수 50Hz, 정격 전류 5000A 이하의 AC 3상 4선 또는 5선 시스템의 배전 시스템으로 전원 공급 및 모터의 중앙 제어에 널리 사용됩니다.

추출형 스위치 캐비닛 개요는 포괄적인 형식 테스트를 거쳐 CCC 인증을 획득했습니다. 다음 표준을 준수하는 고급 조립 저전압 스위치 캐비닛입니다.

국가 표준 GB7251.1-2005 "저전압 개폐 장치 인클로저" 및 국제 표준 IEC60439.1-1992 "저전압 개폐 장치 및 제어 장비".

제품 매개변수(사양)

범주	사양
기본 매개변수
정격 작동 전압	400V / 660V
정격 절연 전압	690V
정격 주파수	50Hz
전기적 특성
메인 버스바 정격 전류	≤5000A
피크 내전류	176kA(최소 0.1초)
단시간 내전류	100kA(최소 1초)
보호 등급
울로 둘러싼 땅	IP30(표준)
내부 구획	IP40(기능 유닛용)
기계적 성질
기계적 수명	인출 메커니즘: ≥1,000 작업
	회로 차단기: ≥10,000 작동
표준 준수	IEC 61439-1/2, GB 7251.1
환경 조건
주변 온도	-5°C ~ +40°C
상대습도	≤95%(비응결)
고도	2000m 이하
주요 구성품
회로 차단기	표준 성형 케이스 회로 차단기와 호환 가능
보호 장치	다양한 디지털 릴레이 및 모니터링 장치 지원
특별한 기능
연동 시스템	안전한 작동을 위한 기계적, 전기적 인터록
의사소통	옵션 통신 인터페이스(Modbus, Profibus)
