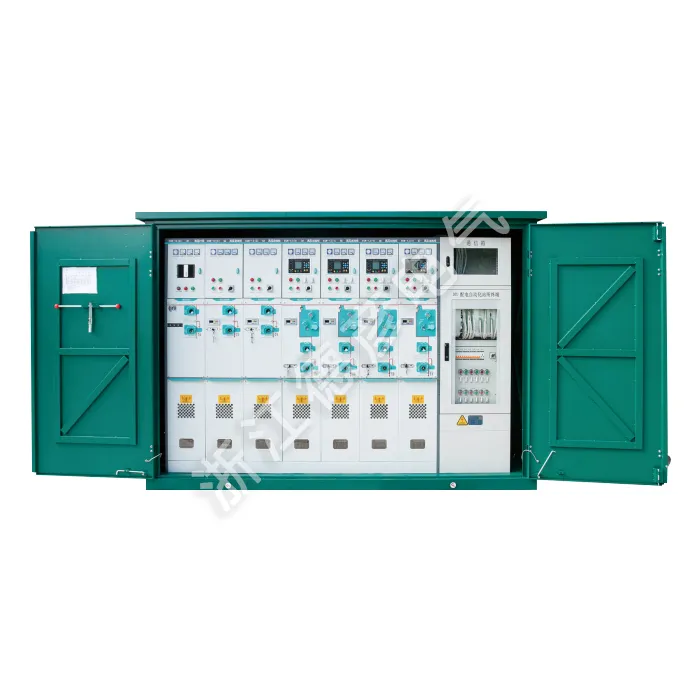

고전압 케이블 분기 상자 (실외 스위칭 스테이션)

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. 고전압 케이블 분기 상자(실외 스위칭 스테이션)는 6-35kV 배전 네트워크를 위한 소형의 비바람에 견디는 옥외 스위칭 스테이션입니다. 눈에 보이는 분리 지점과 안정적인 접지 기능을 갖춘 완전히 절연된 플러그인 커넥터를 통해 안전한 케이블 분기, 연결 및 절연이 가능합니다. 이 공간 절약형 솔루션은 그리드 확장 및 유지 관리를 단순화합니다.

문의 보내기

제품 설명

고전압 케이블 분기 박스(실외 스위칭 스테이션)는 6-35kV 배전 네트워크를 위한 소형의 비바람에 견디는 옥외 스위칭 스테이션으로, 국제 표준 기술을 통합한 고급 가스 절연 실외 링 메인 유닛입니다. 고전압 케이블 분기 박스는 12/24kV 배전 네트워크용으로 설계되었으며 완전히 밀봉된 SF6 절연, 모듈식 구조 및 열악한 환경에 적합한 유지 관리가 필요 없는 작동이 특징입니다. 확장 가능한 자동화 기능을 지원하여 산업 단지, 도시 지역, 상업 중심지 전반에 걸쳐 안정적인 전력 분배를 가능하게 하는 동시에 그리드 인텔리전스를 촉진합니다.

제품 매개변수(사양)

프로젝트 이름			단위	부하 스위치
프로젝트 이름			단위	C-부하 스위칭 유닛	F-조합 전기 장치	V-회로 차단기 장치
정격전압			kv	12/24	12/24	12/24
정격 주파수			헤르츠	50	50	50
정격전류			A	630	125	630
정격 전송 전류			A		1750
정격 절연 수준	1분 전력 주파수 내전압(상-접지)	교대로, 반대로	KV		42/65
	1분 전력 주파수 내전압(상-접지)	휴식 시간 사이	KV		48/79
	번개 임펄스 전압	교대로, 반대로	KV		75/125
	번개 임펄스 전압		KV		85/145
정격 단락 차단 전류			kV	20	315	20
정격 단락 결로 전류			카	50	80	50
정격단락투입전류(접지스위치)			카	50		50
정격 단시간 전류		주회로	카	20	20	20
정격 단시간 전류		접지 스위치	카	20	20	20
정격 단기간		주회로	S	4		4
정격 단기간		접지 스위치	S	4	4	4
정격 피크 내전류		주회로	카	50		50
정격 피크 내전류		접지 스위치	카	50	50	50
내부아크시험(내부연소아크시험)			A	630	20kA/0.5초	630
정격 폐쇄 루프 차단 전류			A	630	퓨즈에 의해 제한됨	630
정격 유효 부하 차단 전류			A	10	퓨즈에 의해 제한됨	25
정격 케이블 충전 및 차단 전류			두번째	5000	17.4	3000
기계적 수명		로드/연결 해제 스위치	두번째	3000	5000	3000
		접지 스위치	두번째		3000	10000
		진공 차단기	Mpa
SF6 가스 압력(20°C에서의 절대 압력)					0.035
연간 낙뢰 발생률					매년 0.025% 이하
에어 챔버 및 퓨즈 튜브의 보호 등급					IP67
인클로저 및 하우징 보호 등급					IP4X
