기본적으로 유형을 선택하는 것은개폐장치"요구사항 정의"에서 "매개변수 일치"까지 진행되는 의사결정 프로세스입니다. 선택 과정을 더욱 명확하게 하기 위해 저는 이를 8가지 핵심 차원으로 나누었습니다. 이를 체크리스트처럼 사용하여 실제 상황과 비교하여 각 항목을 확인할 수 있습니다.
선택 차원
주요 고려 사항
선택 지침
1. 전압 레벨
고전압 시스템(예: 10kV, 입력 라인/변압기 1차 측)인지 저전압 시스템(예: 380V/220V, 출력 라인/단자 배전)인지 확인합니다.
이는 장비의 절연 수준과 내부 구성 요소를 직접적으로 결정하는 가장 기본적인 구분입니다.
2. 설치환경
실내 설치용인지 실외 설치용인지, 방수(IP 등급), 내습성, 내식성, 방폭 등 특별한 요구 사항이 있는지 평가합니다. 실외 사용에는 높은 침투 보호 등급(예: IP54 이상)과 스테인리스 스틸 인클로저가 필요합니다. 습한/부식성 환경에서는 완전히 밀폐된 장비나 특수 코팅 처리가 필요합니다.
3. 기능적 목적
조명, 전력(예: 모터 제어), 전력 분배, 역률 보정(커패시터 뱅크) 또는 계량 등 주요 목적을 명확하게 정의합니다. 조명 분배 상자는 하중이 적고 벽에 장착할 수 있습니다. 배전함은 부하가 크고 바닥에 세워져 있는 경우가 많으며 모터 제어 장치가 필요한 경우가 많습니다.
4. 구조적 형태
고정형(GGD, 경제적)과 인출형(GCK/GCS/MNS, 유지보수 용이, 높은 신뢰성) 중에서 선택하세요. 고정형은 부하가 분산되어 있고 회로 수가 적으며 예산이 제한된 상황에 적합합니다.
인출형은 부하가 집중되고 회로가 많으며 전원 공급 신뢰성이 높은 상황(예: 데이터 센터, 석유화학 산업)에 적합합니다.
5. 전기적 매개변수
시스템의 정격 전압, 주파수 및 계산된 전류를 확인하십시오. 더 중요한 것은 단락 조건에서 동적 및 열 안정성 요구 사항을 준수하는지 확인하는 것입니다. 회로 차단기의 차단 용량은 설치 지점의 최대 단락 전류보다 커야 합니다. 매개변수 일치는 안전한 작동을 위한 기본입니다. 단순한 경험이나 추정이 아닌 엄밀한 계산을 바탕으로 이루어져야 합니다. 6. 프로젝트 성격
신축사업인가, 재건축사업인가, 아니면 용량확대사업인가?
신축공사에서는 고품질, 고신뢰성 신제품을 최우선으로 생각합니다. 개조/확장 시에는 기존 캐비닛 유형을 참조하여 시스템 통합을 더 쉽게 하세요.
7. 설치공간
전기실의 길이, 너비, 높이, 특히 캐비닛 앞과 뒤의 작동 통로 너비를 측정합니다.
공간 가용성은 캐비닛 크기와 레이아웃을 직접적으로 제한합니다. 예를 들어 후면 통로 폭은 유지 관리 요구 사항을 충족해야 하며, 6m보다 긴 캐비닛 열에는 두 개의 출구 지점이 필요합니다.
8. 유지보수 및 관리 운영 인력의 기술 수준과 유지보수 편의성 요구사항을 고려합니다.
인출형 캐비닛은 우수한 장치 호환성을 제공합니다. 유지 관리 중에 결함이 있는 장치를 빼내 전원 공급 장치를 신속하게 복원할 수 있지만 비용이 더 높습니다.
핵심 차원을 이해한 후 몇 가지 일반적인 유형을 살펴보겠습니다.저전압 개폐 장치시장에. 이는 추상적인 요구 사항을 특정 제품과 일치시키는 데 도움이 됩니다.
모델 시리즈 구조 유형 핵심 특성
일반적으로 적용 가능한 시나리오
:------------ :--------------- :-------------------------------
GGD Fixed 경제적이고 실용적이며 간단한 회로이지만 유지 관리를 위해 정전이 필요합니다.
비용에 민감하고 회로 수가 적으며 전원 공급 연속성에 대한 요구 사항이 낮은 산업 및 광업 기업, 건설 현장.
GCK 인출
모터 제어 센터(MCC) 장치로 구성됩니다. 절연 회로는 우수한 안전성과 신뢰성을 제공합니다. 가격 대비 좋은 가치를 제공합니다.
전력 변환, 배전 및 모터 제어가 필요한 전력 시스템, 산업 및 광업 기업, 고층 건물. 현재 널리 사용되는 유형입니다.
GCS 인출
GCK를 기반으로 향상된 디자인, 유연한 구조, 서랍 유닛의 우수한 호환성. 초기 버전은 보호 수준이 상대적으로 낮았습니다. 높은 자동화 수준과 컴퓨터와의 인터페이스 능력이 요구되는 대규모 발전소, 석유화학 시설 등의 배전 시스템.

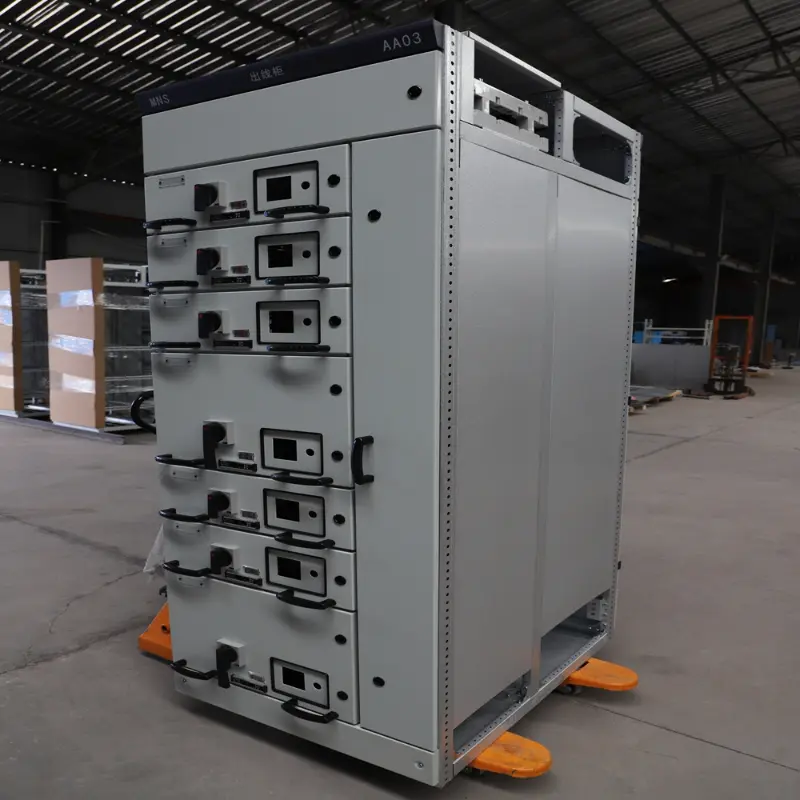

MNS 인출
컴팩트한 디자인, 모듈식 구조, 뛰어난 제작 기술, 높은 보호 수준, 우수한 성능을 제공하지만 상대적으로 비용이 더 높습니다(GCS의 약 2배). 대규모 데이터 센터, 고급 호텔, 정밀 제조 작업장 등 전원 공급 장치 신뢰성, 안전성 및 공간 활용에 대한 요구가 매우 높은 상황.
