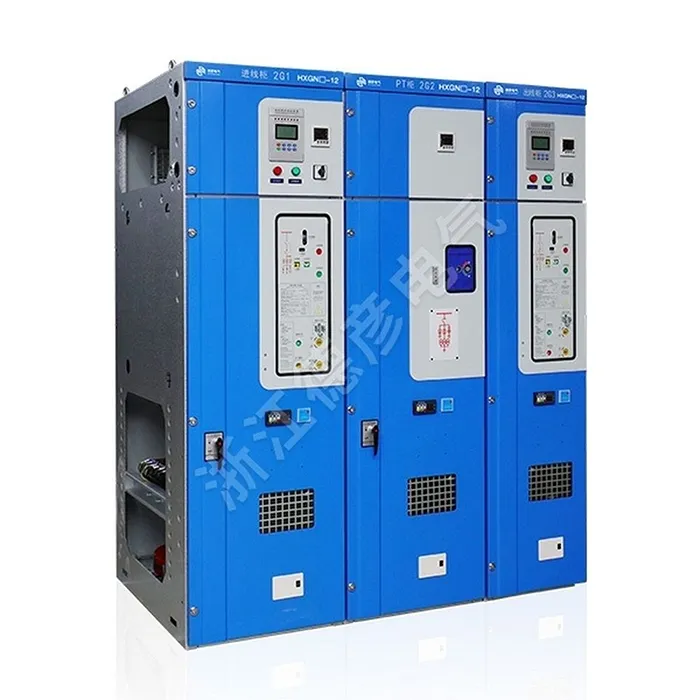

공기절연 소형 배전반

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. AIR-Insulated Compact Switchgear의 핵심 스위칭 구성 요소는 일반적으로 강력한 부하 전류 스위칭 성능과 신뢰할 수 있는 단락 회로 생성 용량을 제공하는 신뢰성이 높은 SF6 가스 또는 진공 부하 차단 스위치를 사용합니다. AIR-Insulated Compact Switchgear의 인클로저는 컴퓨터 제어(CNC) 공정을 사용하여 형성된 고품질 강철판으로 제작되어 견고한 기계적 강도와 내식성을 보장합니다. 주요 디자인 특징은 탁월한 컴팩트함입니다. 최적화된 3차원 레이아웃을 통해 버스바, 스위치, 케이블, 기기/작동 메커니즘 챔버를 포함한 여러 기능 구획을 최소한의 공간 공간 내에 통합합니다. 이러한 구획은 견고한 접지 금속 파티션으로 분리되어 있으며 이는 작동 무결성을 보장하고 내부 결함의 전파를 방지하는 중요한 안전 기능입니다.

문의 보내기

제품 설명

AIR-Insulated Compact Switchgear 전기 장비의 신뢰성, 안전성 및 소형화에 대한 파워 유저의 요구에 부응하여 당사에서 개발한 Compact Switchgear는 공기 절연, 컴팩트한 디자인, 완전한 지적 재산권 및 포괄적인 형식 테스트를 특징으로 합니다. 공공 건물, 상업용 주거용 구조물, 산업 및 광산 제조 분야의 10kV/7.2kV 전기 시스템에 적합합니다. AIR 절연 소형 개폐 장치는 소형 솔루션이 필요한 고전압 모터 구동 완전 기계 장비에도 이상적입니다.

제품 매개변수(사양)

일련번호	프로젝트	단위	부하 스위칭 캐비닛	조합 전기 캐비닛	회로 차단기 캐비닛
01	정격전압	kv	12	12	12
02	정격주파수	HZ	50/60	50/60	50/60
03	정격전류	A
04	주요 버스	A	630	630	630
05	지점 메인버스	A	630	125 (퓨즈의 정격 전류에 따라 다름)	630
06	정격 절연 수준	kV
07	전력 주파수 내전압(상간 및 위상 대 접지)	Kv	42	42	42
08	상용주파 내전압(단차간)	Kv	48	48	48
09	상용주파 내전압(제어 및 보조회로)	Kv	2	2	2
10	낙뢰 충격 내전압(상간 및 상간)	Kv	75	75	75
11	낙뢰 충격 내전압(포트 간)	Kv	85	85	85
12	정격 단시간 전류(r.m.s)	카
13	주회로	카	20/3S	-	25/2S
14	접지 회로	카	20/2S	-	25/2S
15	정격 피크 내전류(피크)	카	50	80	63
16	정격 단락 결로 전류(피크)	카	50
17	정격 단락 차단 전류	카	-	31.5	25
18	정격 전송 전류	카	-	1700	-
19	정격 유효 부하 차단 전류	A	630	-	-
20	정격 폐쇄 루프 차단 전류	A	630	-	630
21	정격 케이블 충전 및 차단 전류	A	10	-	15
22	보호 등급	두번째	IP3X	IP3X	IP3X
23	기계적 수명
24	부하 스위치		5000	5000	10000
25	접지 스위치		2000	2000	2000
