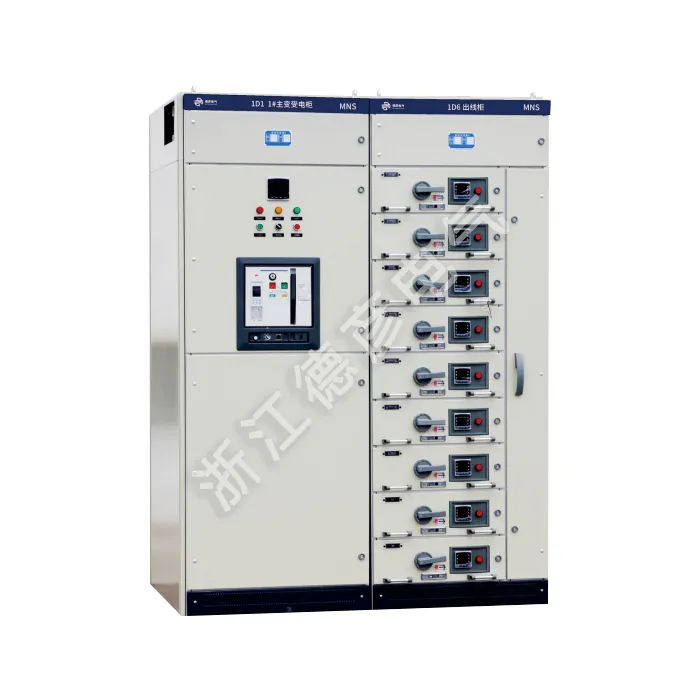

저전압 인출형 배전반

Deyan Electric은 산업용 전기 제품 분야에서 풍부한 제조 경험을 보유한 전문 공급업체입니다. 저전압 인출형 개폐 장치는 배전 및 모터 제어를 위한 유연한 모듈식 시스템입니다. 표준화된 인출형 장치를 갖춘 이 제품은 최대 690V의 산업 및 상업용 애플리케이션에서 높은 안전성, 손쉬운 유지 관리 및 안정적인 성능을 보장합니다.

문의 보내기

제품 설명

ABB 스위스의 MNS 시리즈를 기반으로 한 저전압 인출 스위치기어인 당사의 개선된 저전압 인출 스위치기어는 중국 시장에서 첨단 기술을 대표합니다. 표준화된 모듈식 설계와 서랍의 안정적인 기계적 연동을 특징으로 하여 안전한 작동을 보장합니다.

3상 5선 구성에서 최대 5000A의 400V/660V AC 시스템용 저전압 인출 스위치기어는 발전소, 변전소, 산업 시설 및 상업용 건물에 적합합니다. 이 시스템은 무효 전력용 커패시터 보상 캐비닛 옵션을 사용하여 발전, 분배, 변환 및 소비를 제어합니다. GB7251.1 및 IEC60439 표준을 준수합니다.

제품 매개변수(사양)

일련번호	이름		GB7251.1-2005 저전압 스위치기어 및 컨트롤기어 어셈블리(TTA)
일련번호	이름		IEC 60439 저전압 개폐 장치 및 제어 장치 어셈블리
1	과전압 카테고리		IV III
2	오염 수준		3
3	정격 작동 전압(Ue)(V)		400/660
4	정격절연전압(Ui)(V)		660/1000
5	정격 주파수(Hz)		50(60)
6	수평 부스바	정격전류	≤5000A
7		정격 단시간 전류(LCW)(kA)	50, 65, 80(1초 RMS)
8		정격 피크 내전류(lpk)(kA)	105,140,176(0.1초 최대값)
9	수직 부스바	정격 최대 작동 전류	≤ 1000A
10		정격 단시간 전류	50kA
11		정격 피크 내전류	105kA
12	침투 보호 등급		IP30 IP40(특별 참고 사항)
