KYN28‑12 금속 피복 인출형 AC 금속 폐쇄 개폐 장치(중전압 캐비닛)는 12kV 실내 배전을 위한 핵심 완전 세트 장비입니다. IEC 62271‑200 및 GB/T 3906을 준수하여 제조되었으며 변전소, 산업 광업 프로젝트, 태양광 발전소, 도시 전력망 개조 및 해외 인프라에 널리 적용됩니다. 그렇다면 KYN28-12 스위치기어는 어떻게 전력을 수용, 분배하고 회로 제어, 보호 및 모니터링을 달성합니까?

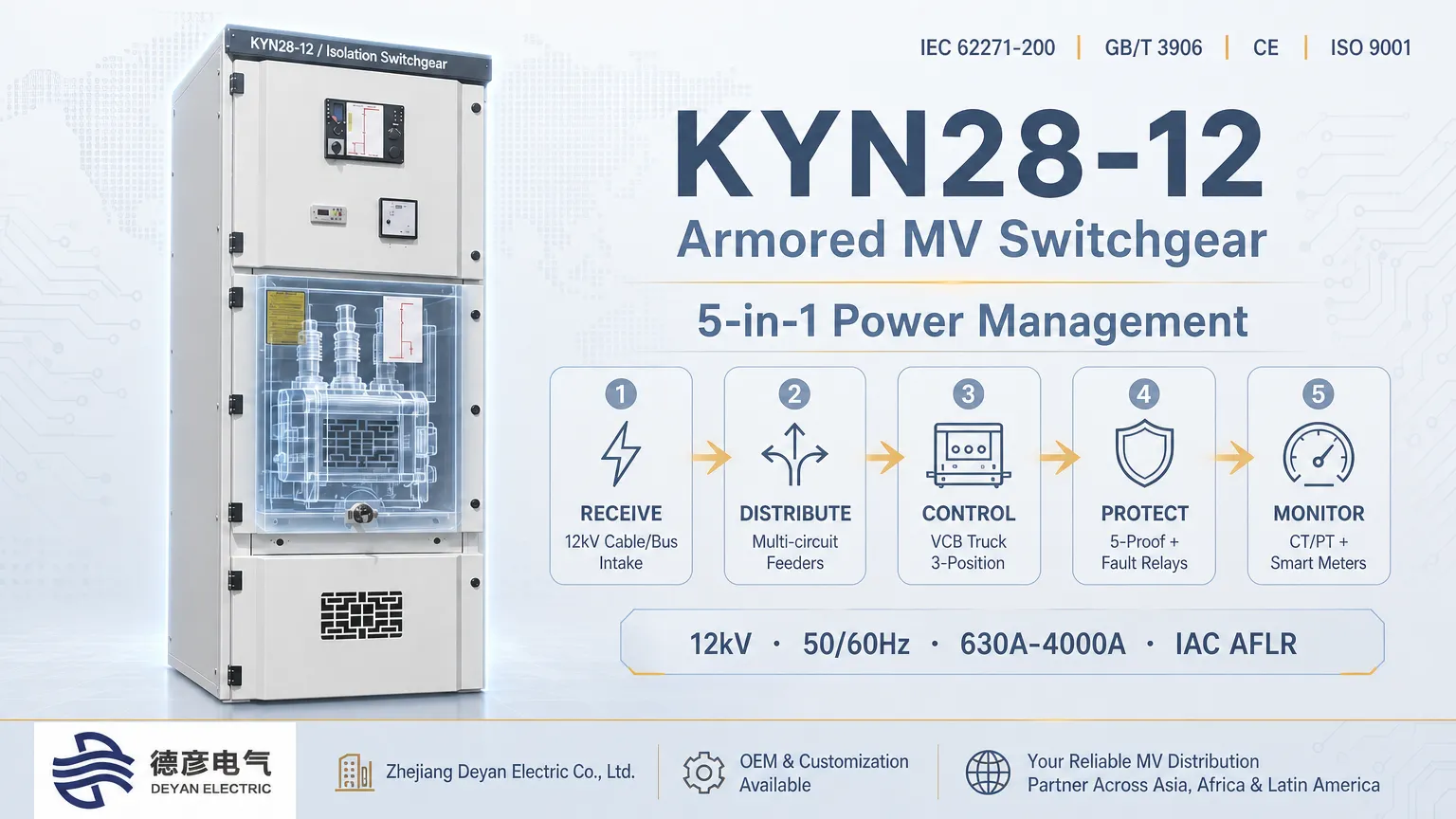

이 스위치기어는 입력 공급 장치를 통해 고전압 전력을 받고, 버스바 시스템을 통해 에너지를 분배하고, 진공 회로 차단기 트럭으로 회로를 제어하고, 마이크로프로세서 기반 릴레이로 오류 보호를 구현하고, CT, PT 및 보조 장비를 사용하여 작동 모니터링을 수행합니다. 이러한 5가지 주요 기능을 통합하여 10-12kV 배전 시스템의 중요한 허브 역할을 합니다.절강덕연전기(주)Leqing, Wenzhou, Zhejiang에 위치하고 있습니다. 고전압 및 저전압 전체 배전 장비 세트의 R&D, 생산 및 수출을 전문으로 합니다. 아시아, 아프리카, 라틴 아메리카, 중동 및 기타 지역의 여러 해외 국가의 프로젝트 조건에 적합한 제품을 사용하여 표준화되고 맞춤형 KYN28-12 개폐 장치 종합 솔루션을 제공할 수 있습니다.
전력 수신은 주로 수신 피드 캐비닛에 의해 완료됩니다. 업스트림 변전소 또는 변압기의 12kV 고전압 전력은 케이블 또는 버스 덕트를 통해 수신 공급 캐비닛의 케이블 구획으로 공급된 다음 버스바 구획 내부의 메인 버스바에 연결됩니다.
금속 칸막이 구획 구조를 채택하여 부스바 구획, 회로 차단기 구획, 케이블 구획 및 보조 계측기 구획이 금속 배리어로 분리됩니다. 이는 아크 결함 위험을 완화하고 안전하고 안정적인 고전압 전력 공급을 보장합니다. Zhejiang Deyan Electric에서 제조한 KYN28‑12 개폐 장치는 50Hz/60Hz 전력망과 호환되며 다양한 정격 전류 사양을 지원합니다. 동남아시아, 아프리카, 라틴 아메리카 및 기타 해외 국가의 그리드 작동 조건에 맞게 고고도, 고온 및 먼지가 많은 환경에 대한 사용자 정의가 가능합니다.
전력이 메인 버스바에 도달한 후 출력 공급 캐비닛, 버스 커플러 캐비닛 및 PT 계량 캐비닛을 통해 전력 분배가 실현됩니다. 메인 버스바는 배전 변압기, 고전압 모터, 태양광 그리드 연결 장치 및 광산 장비와 같은 다운스트림 부하를 위한 개별 출력 회로로 전기 에너지를 전환합니다.
단일 버스바 및 단면화된 단일 버스바 구성이 지원됩니다. 산업단지, 광산, 신에너지 발전소의 용량을 확장하기 위해 추가적인 출력 공급 캐비닛을 추가할 수 있으므로 합리적인 전력 할당과 향상된 전원 공급 장치 신뢰성이 가능합니다. Zhejiang Deyan Electric은 고객의 단선 다이어그램에 따라 완전한 세트 캐비닛 솔루션 설계, 조립 및 전체 공장 테스트를 완료하여 해외 프로젝트의 현장 시운전에 대한 부담을 줄일 수 있습니다.
진공 회로 차단기 트럭은 KYN28-12의 핵심 제어 구성요소입니다. 여기에는 세 가지 위치가 있습니다.
회로 전환 및 부하 전송을 위해 로컬 수동 작동과 원격 전기 폐쇄/트리핑을 모두 사용할 수 있습니다. 완전한 기계적 "5 예방" 인터록 시스템은 화물을 실은 상태에서 트럭 삽입/인출 또는 활성 구획의 도어 열기와 같은 오작동을 방지하여 운전자 실수로 인한 안전 위험을 제거합니다. Deyan Electric은 안전하고 신뢰할 수 있는 현장 작동을 보장하기 위해 공장 배송 전에 기계적 인터록의 전체 항목 검증을 수행합니다.
기계적 인터록 및 지능형 제어 시스템은 진공 회로 차단기와 협력하여 단락, 과부하, 지락 및 이상 전압을 포함한 일반적인 배전 오류를 처리합니다.
구획화된 금속 클래드 설계는 단일 구획 내에 내부 아크를 가두어 단일 지점 오류가 전체 버스바에 퍼지는 것을 방지하고 정상적인 회로를 위한 전원 공급을 유지합니다. 국내 및 해외의 주류 보호계전기는 다양한 국가의 기술 사양을 만족하도록 구성할 수 있습니다.
회로 모니터링은 CT(변류기), PT(전압 변압기), 스마트 미터, 활선 표시기 및 보호 장치를 통해 협력적으로 구현됩니다. CT는 회로 전류를 수집하고 PT는 부스바 전압을 수집합니다. 작동 데이터는 보조 장비 및 보호 장치로 전송됩니다. 운영자는 전압, 전류, 전력 및 회로 차단기 상태를 포함한 실시간 매개변수를 읽을 수 있습니다. 시스템은 오류 이벤트를 기록하고 경보 신호를 출력합니다. 활선 표시기는 전류가 흐르는 고전압 구획에 대한 명확한 시각적 경고를 제공합니다. 특정 구성은 원격 데이터 액세스 및 상태 모니터링을 위한 SCADA 연결을 지원하여 해외 프로젝트의 현장 O&M 워크로드를 낮춥니다. Deyan Electric은 해외 EPC 엔지니어의 건설 조정을 용이하게 하기 위해 완벽한 2차 회로도 및 배선 도면을 지원 문서로 제공할 수 있습니다.
KYN28‑12 스위치기어는 수신 공급 장치를 통해 전기 에너지를 받고 버스바 시스템을 통해 전력을 분배합니다. 진공 회로 차단기 트럭은 회로 제어를 수행합니다. 마이크로프로세서 기반 보호 계전기는 오류 보호를 실현합니다. CT, PT 및 보조 지능형 구성 요소를 통해 회로 모니터링이 가능합니다. 이러한 5가지 기능의 조정은 12kV 배전 시스템의 안전하고 안정적인 작동을 보장합니다. OEM으로서,절강덕연전기(주)해외 EPC 및 엔지니어링 계약자에게 KYN28-12 개폐 장치에 대한 완벽한 맞춤형 및 공급 서비스를 제공할 수 있으며, 해외 고압 배전 프로젝트의 신뢰할 수 있는 파트너 역할을 합니다.
