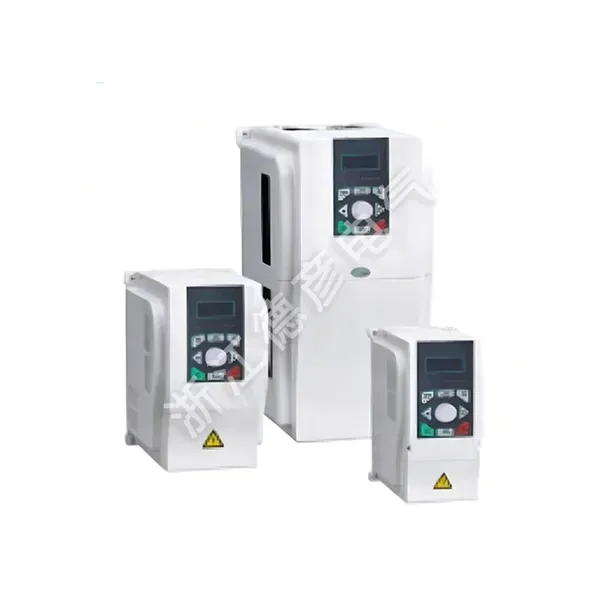

LNC820 시리즈 인버터는 비동기 모터를 쉽게 구동 및 제어할 수 있는 범용 인버터입니다. 이 제품은 강력한 기능과 안정적인 성능을 갖추고 있으며 국제 주류 표준 및 인증을 충족합니다. 메인 제어 칩은 모터 제어 전용 DSP 칩으로, 더 높은 성능과 더 높은 정밀도의 모터 구동 제어, 더욱 다양한 주파수 소스 중첩 및 스위칭 방법, 고급 PID 알고리즘, 15단계 속도 및 자동 프로그램 작동, 주파수 스윙 제어 및 속도 추적 기능을 가능하게 합니다. 제품 신뢰성과 환경 적응성을 향상시키는 동시에 보다 최적화된 작동, 보다 유연한 적용, 보다 안정적인 성능을 통해 디자인이나 고객의 편의성과 산업 전문성을 강화합니다. 섬유, 제지, 신선, 공작기계, 포장, 식품, 팬, 펌프 등의 산업과 다양한 자동화 생산 장비 시리즈에 적용할 수 있습니다. 이 범용 인버터는 485 통신 기능을 표준 탑재하고 있으며, 22kW 이하의 전원 장치는 제동 장치를 표준 탑재하고 있습니다.
전력 범위: 0.75kW ~ 5.5kW - 220V, 0.75kW ~ 400kW - 380V.
● 모터 효율 극대화
● 모터 손실 및 에너지 소비 감소
● 세 가지 곡선 설정 방법이 있습니다. 선형 곡선은 일반적인 일정한 토크 부하에 적합합니다. 다점 곡선은 탈수기 및 원심분리기의 부하에 적합합니다. 제곱법칙 곡선은 팬과 펌프의 부하에 적합합니다.
곡선의 세 지점을 조정할 수 있습니다.
● 장비의 토크 특성에 따라 가장 적합한 곡선을 설정하여 더 나은 에너지 절약 효과를 얻을 수 있습니다.
● 원활한 시동을 달성하고 직접 시동으로 인한 과전류 오류를 방지할 수 있습니다.
● 팬과 펌프의 사용에 더 적합합니다. ● 직접 시동으로 인한 과전류 도발을 방지하고 원활한 시동을 달성할 수 있습니다.
● 모터 토크 요구량이 낮을 경우 부하 전류에 따라 여자 전류가 감소합니다.

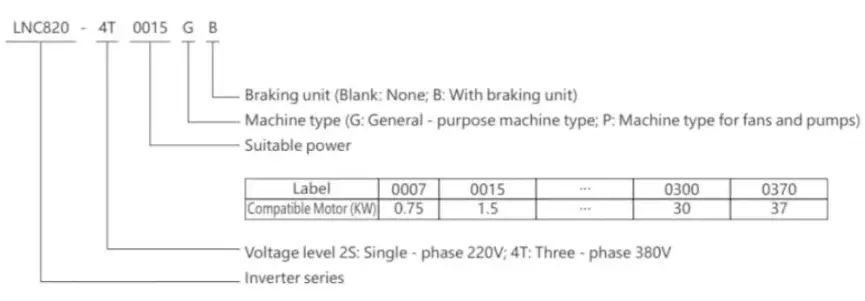

| 모델: | LNC820-4T0040GB/4T0055PB |
| 힘: | 4KW 9A/5.5KW 13A |
| 입력: | 3상 AC380V 50HZ/60HZ |
| 산출: | 3상 ACOV-380V OHZ-500HZ |
| S.N: | 바코드 |
| 목 | 사양 | |
| 기본 기능 | 출력 주파수 | 0~500Hz |
| 캐리어 주파수 | 0.8kHz~12kHz 부하 특성에 따라 반송파 주파수 자동 조정 가능 | |
| 주파수 분해능 | 0.01Hz | |
| 제어 모드 | V/F 제어 | |
| 토크 특성 | 토크 보상 및 슬립 보상 포함, 시동 토크: G형 기계 0.5Hz/150%, P형 기계 0.5Hz/100% | |
| 토크 부스트 | 자동 토크 부스트, 수동 토크 부스트0.1%~30.0% | |
| 과부하 용량 | G형 기계:60S 정격 출력 전류의 150% P형 기계:60S 정격 출력 전류의 130% | |
| 속도 조절 범위 | 1:100 | |
| 속도 안정성 정확도 | ±1% | |
| 자동전압조정(AVR) | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. | |
| 과전압 및 과전류 스톨 제어 | 잦은 과전류 및 과전압 트립을 방지하기 위해 작동 중 전류 및 전압을 자동으로 제한합니다. | |
| 빠른 전류 제한 기능 | 과전류 오류를 최소화하여 주파수 변환기의 정상적인 작동을 보호합니다. | |
| V/F 곡선 | 4가지 모드: 선형 유형, 다점 유형, 완전한 V/f 분리, 불완전한 V/f 분리 | |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 모드; 4개의 가속 및 감속 시간; 가속 및 감속 시간 범위: 0.1~6500.0s | |
| DC 제동 | DC 제동 주파수:0.00Hz~최대 주파수, 제동 시간:0.0s~36.0s, 제동 동작 전류 값:0.0%~100.0% | |
| 간단한 PLC, 다중 속도 작동 | 조그 주파수 범위: 0.00Hz~50Hz; 조그 가속 및 감속 시간: 0.0s~6500.0s | |
| 조그 제어 | 내장된 PLC 또는 제어 터미널을 통해 최대 16단 속도 작동이 가능합니다. | |
| 내장 PID | 프로세스 제어 폐쇄 루프 제어 시스템을 쉽게 구현할 수 있습니다. | |
| 작동 특성 | 운영 명령 채널 | 3개의 채널: 조작 패널에서 제공, 제어 터미널에서 제공, 직렬 통신 포트에서 제공. 다양한 방법으로 전환 가능 |
| 주파수 소스 | 10개의 주파수 소스: 패널 노브로 제공, 조작 패널로 제공, 아날로그 전압으로 제공, 아날로그 전류로 제공, RS485 통신, 다중 속도, PID, 다양한 방식으로 전환할 수 있는 단순 PLC로 제공 | |
| 보조 주파수 소스 | 10개의 보조 주파수 소스. 보조 주파수 미세 조정 및 주파수 합성을 유연하게 달성할 수 있습니다. | |
| 입력 단자 | 6개의 디지털 입력 단자 중 1개는 고속 펄스 입력으로 사용 가능 2개의 아날로그 입력 채널, Al1:입력 범위0~+10V,Al2:입력 범위0~+10V/0-20mA | |
| 디스플레이 및 키보드 작동 | 출력 단자 | 고속 펄스 출력 단자 1개, 설정 주파수 및 출력 주파수 등 물리량의 출력을 구현할 수 있는 OkHz~50kHz의 구형파 신호 출력 1개의 디지털 출력 단자 1개의 릴레이 출력 단자 출력 주파수/전류/전압/주파수 명령/속도/역률 신호 출력을 표시할 수 있는 2개의 아날로그 출력 단자 AO2:0V~10V, A01:0V~10V/0-20mA |
| LED 디스플레이 | 8개의 기능 키, 5자리 7세그먼트 LED 및 5개의 상태 LED 표시기가 장착되어 있습니다. 정회전, 역회전, 재설정, 정지, 조그, 매개변수 설정 및 표시를 수행할 수 있습니다. | |
| 보호 특성 | 보호 기능 | 전원 공급 시 모터 단락 감지, 출력 위상 손실 보호, 과전류 보호 과전압 보호, 저전압 보호, 과열 보호, 과부하 보호 등 |
| 환경 | 신청장소 | 실내, 햇빛에 직접 노출되지 않고 먼지, 부식성 가스, 인화성 가스, 오일 미스트, 수증기, 물방울 또는 염분 등이 없는 곳 |
| 고도 | 1000m 미만 | |
| 주변 습도 | -10℃~+40℃(주위온도 40℃~50℃일 경우 디레이팅 동작 필요) | |
| 습기 | 95%RH 이하, 물방울 결로 현상이 없을 것 | |
| 진동 | 5.9m/s²(0.6g) 이하 | |
| 보관온도 | -20℃~+60℃ | |
