10~35kV 배전 프로젝트에서는 링메인유닛(RMU)과 박스형 변전소가 동일한 설계검토에서 자주 언급된다. 둘 다 소형이고 공장에서 제작되기 때문에 때로는 경쟁 옵션으로 취급됩니다. 그렇지 않습니다. 결정은 계획 중인 노드에 대한 한 가지 질문으로 귀결됩니다. 이 지점에서 전압을 낮추고 저전압 전력을 분배해야 합니까, 아니면 라인을 전환하고 분할하고 연결해야 합니까?절강g Deyan Electric Co., Ltd. (DEYAN ELECTRIC)두 제품 라인을 모두 제조하는 는 아래에 실제적인 경계를 설정합니다.

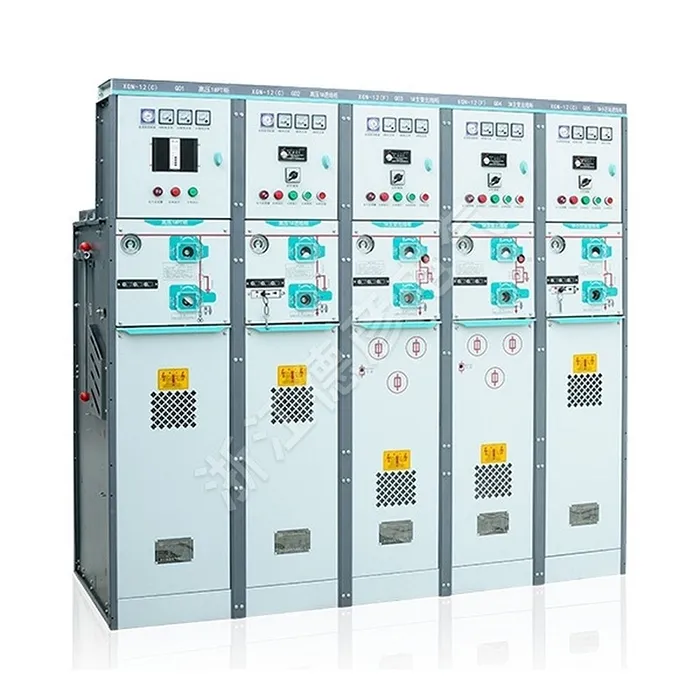

링 본체는 10~24kV 중압 링 네트워크에 사용되는 금속 폐쇄 개폐 장치입니다. 내부 구성 요소는 부하 차단 스위치, 접지 스위치 및 퓨즈입니다. 이는 스위칭, 라인 분할, 오류 격리 및 부하 전송을 수행하여 링의 나머지 부분에 대한 공급을 중단하지 않고 한 케이블 섹션의 오류를 차단할 수 있습니다. 전압은 변하지 않습니다.

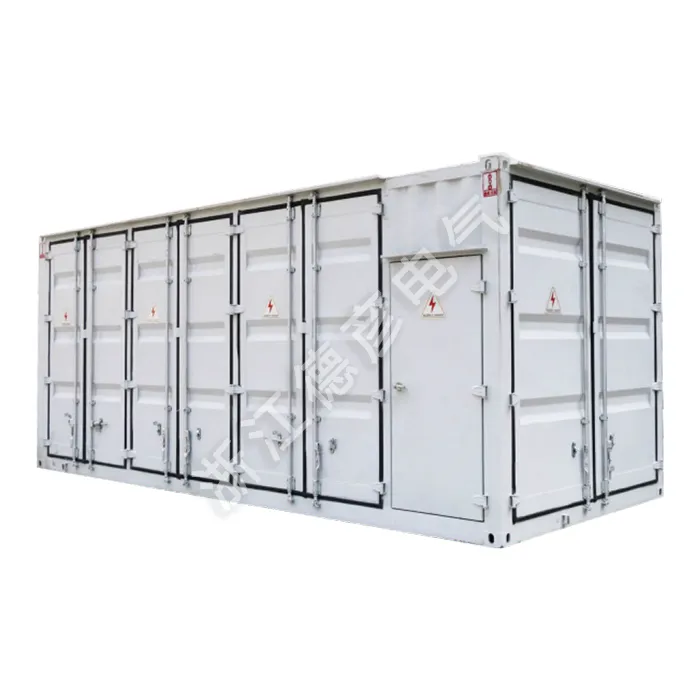

박스형 변전소는 고전압 전력 수신, 배전 변압기 및 저전압 배전을 계량 및 인클로저와 함께 완전히 밀폐된 이동식 강철 구조로 통합합니다. 이는 공장에서 조립식으로 제작되어 전체 장치로 배송되며 출력은 최종 사용자를 위한 저전압 전력입니다.

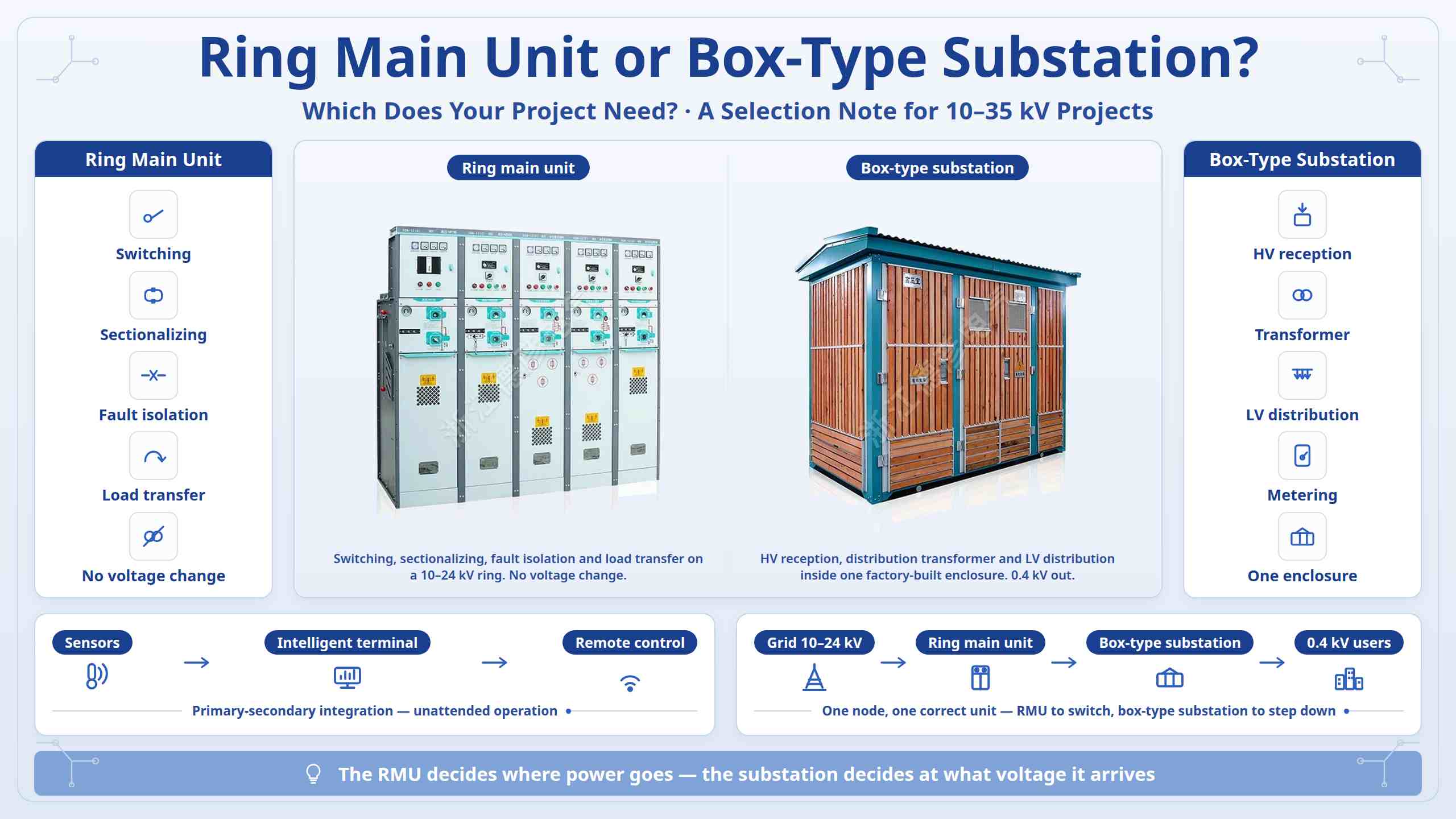

한 줄로 말하면 RMU는 전력이 어디로 가는지 결정합니다. 박스형 변전소는 전압이 도달하는 전압과 분배 방법을 결정합니다.
이중 전원 링 공급 장치를 사용하고 RMU에 대한 로컬 강압 호출이 없는 도시 케이블 개조. 0.4kV 출력 전력이 필요한 부하 지점(주거용 숙소, 작업장, 상업 구역, 충전소)에는 박스형 변전소가 필요합니다. 야외, 좁고 습하거나 먼지가 많은 장소에서는 가스 절연 RMU를 선호합니다. 이 RMU의 밀봉 탱크는 훨씬 적은 검사로도 응축, 먼지 및 염수 안개를 방지합니다. 태양광 발전, 저장 및 충전 파일 프로젝트는 승압 박스 변전소와 그리드 연결 캐비닛이 변환 및 그리드 연결을 처리하고, 가스 절연 RMU가 제어된 설치 공간 내에서 수집 및 스위칭을 처리하는 두 가지를 모두 사용합니다.
많은 박스형 변전소 내부에서는 고전압 수신 및 출력 장치 자체가 부하 차단 스위치가 있는 링 메인 장치입니다. RMU는 스위칭 구성 요소입니다. 변전소는 주변에 변환과 저전압 배전을 추가하는 인클로저입니다. 따라서 경계는 경쟁적이기보다는 실용적입니다. 노드가 전환 및 분할만 하는 경우 RMU를 지정합니다. 또한 단계적으로 축소하고 배포해야 하는 경우 박스형 변전소를 지정합니다. 해당 스테이션이 링 네트워크의 일부를 형성하는 경우 두 스테이션이 함께 지정됩니다. 현재 주류 방향은 1차-2차 통합입니다. 캐비닛 내부의 센서 및 모니터링 장치는 외부 지능형 분배 터미널과 일치하여 실시간 데이터 업로드, 자동 오류 위치 및 격리, 원격 전환 제어 및 무인 작동이 가능합니다.
먼저 네트워크가 방사형인지 이중 전원 링인지 확인하십시오. 이에 따라 RMU가 필요한지 여부가 결정됩니다. 그런 다음 조정된 보호 설정으로 정격 전압(10/24/35kV), 정격 전류 및 단락 차단 전류를 확인합니다. 필요한 경우 GB 50058에 따른 방폭 장비를 갖춘 공간, 습도, 먼지, 염무 및 보호 등급을 포함한 현장 조건 변압기 용량, 나가는 회로 및 재배치 가능성과 같은 부하 요구 사항. 수명주기 비용과 비교하여 첫 번째 비용을 고려하세요. 공기 절연 장비는 전담 유지 관리 직원이 있는 건조한 실내 현장에 적합한 반면, 가스 절연 장비는 초기 비용이 더 높지만 실외 또는 검사하기 어려운 현장의 유지 관리를 줄여줍니다.
절강g 대연전기(주), 절강성 Yueqing 시 경제 개발구에 위치한 산업용 전기 제품의 R&D, 생산 및 서비스를 전문으로 합니다. 핵심 제품에는 링 메인 장치(공기 절연 및 가스 절연), 가스 절연 스위치기어, 박스형 변전소, 고전압 및 저전압 스위치 캐비닛, 케이블 분기 박스 및 태양광 승압 박스 변전소가 포함되며, 도시 그리드 업그레이드, 산업 단지 배전, 분산형 PV 스테이션, 에너지 저장 및 도시 인프라를 제공합니다. 이 회사는 맞춤형 기본 계획, 통합 조립 및 공장 시운전을 지원합니다. 귀하의 프로젝트에 대한 링 메인 유닛과 박스형 변전소 사이의 범위를 정의하려면 Deyan Electric에 문의하십시오.
