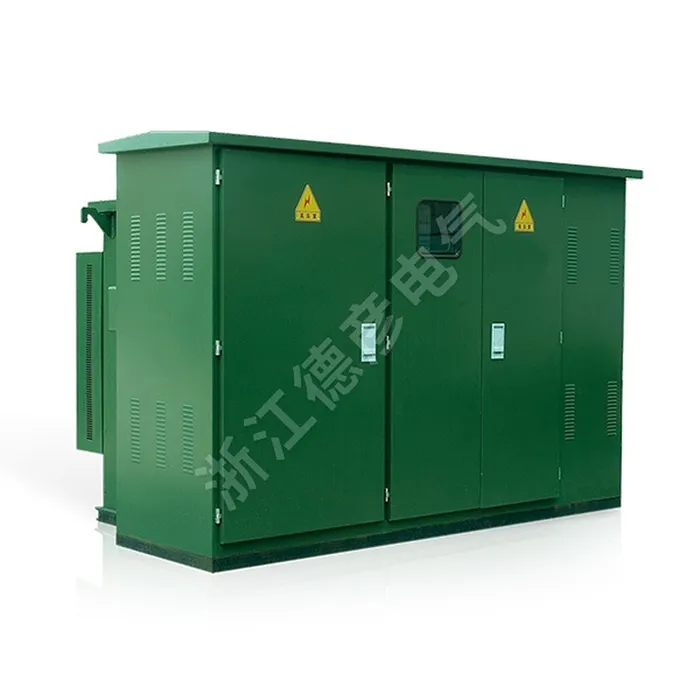

미국식 조립식 박스형 변전소

Deyan Electric은 산업용 전기 제품 분야에서 풍부한 제조 경험을 보유한 전문 공급업체입니다. 미국식 조립식 박스형 변전소는 10kV-35kV 배전을 위한 소형의 완전 통합 솔루션입니다. 이 제품은 고전적인 미적 디자인을 갖춘 변조 방지, 내후성 강철 인클로저가 특징입니다. 이 "플러그 앤 플레이" 장치는 고전압 링 기본 장치, 저손실 변압기 및 저전압 스위치기어를 하나의 견고한 시스템으로 결합합니다. 안정적인 성능과 손쉬운 설치를 보장하며 공공 장소, 주거 지역 및 산업 응용 분야에 이상적입니다.

문의 보내기

제품 설명

미국식 조립식 박스형 변전소는 국내 여건에 맞춰 첨단 국제 기술을 접목시켰습니다. 미국식 조립식 박스형 변전소는 컴팩트한 디자인, 손쉬운 설치 및 유지 관리, 저소음, 저손실, 도난 방지 보호, 강력한 과부하 용량 및 포괄적인 보호 기능을 갖추고 있습니다. 신규 주거지역, 녹지대, 공원, 역, 호텔, 건설현장, 공항 등에 적합합니다.

제품 매개변수(사양)

일련번호	이름	단위	기술 사양
1	정격전압	kv	10/0.4(고압/저압)
2	최대 작동 전압	kv	12(고압측)
3	정격주파수	헤르츠	50
4	정격 용량	KVA	50-1600
5	1분 상용주파 내전압	KV	35
6	번개 임펄스 전압	KV	75
7	냉각방식		오일 침지형 자가 냉각
8	고전압 백업 퓨즈 차단 전류	카	50
9	삽입 퓨즈 차단 전류	카	2.5
10	주변 온도	℃	-35-+40
11	코일의 온도 상승 허용	k	65
12	무부하 전압 조정		±5% 또는 ±2 × 2.5%
13	소음 수준	데시벨	50
14	보호 등급		IP43

변압기 기술 사양 표

낮은 손실, 탁월한 과부하 용량 및 강력한 단락 저항을 제공하는 새로운 S9 시리즈 변압기 코어가 특징입니다. 모든 패스너는 풀림 방지 처리되어 있어 코어 리프팅이 필요하지 않습니다. 또는 우수한 S10 시리즈 및 S11 시리즈 변압기도 사용할 수 있습니다.

용량(kVA)	전압 kV		연결그룹 지정	무부하 전류 %			무부하 전류 %			임피던스 전압 %	S9	S10	S11
용량(kVA)	고압	저기압	연결그룹 지정	S9	S10	S11	S9	S9	S11	임피던스 전압 %	S9	S10	S11
50	10±5% 또는 ±2×2.5%	0.4	Dyn11또는 Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0
