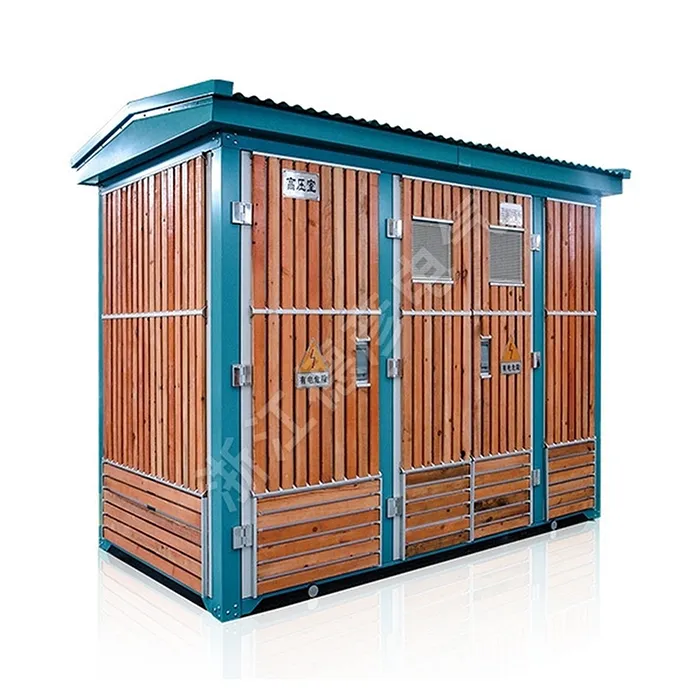

고/저 전압 조립식 변전소

Deyan Electric은 산업용 전기 제품 분야에서 풍부한 제조 경험을 보유한 전문 공급업체입니다. 고/저 전압 조립식 변전소는 12kV~400V 배전을 위한 소형, 완전 밀폐형 및 유형 테스트를 거친 솔루션입니다. 이 "플러그 앤 플레이" 장치는 변압기, HV/LV 스위치기어 및 제어 시스템을 견고하고 내후성이 뛰어난 단일 인클로저에 통합합니다. 안정적인 에너지 공급과 향상된 안전성을 보장하며 도시, 산업 및 상업용 애플리케이션에 빠르게 배포하는 데 이상적입니다.

문의 보내기

제품 설명

고/저 전압 조립식 변전소는 도시 그리드 업그레이드, 주거 커뮤니티, 고층 건물, 산업 및 광산 시설, 호텔, 쇼핑몰, 공항, 철도, 유전, 부두, 고속도로 및 실내 및 실외 애플리케이션을 위한 임시 전력 시설에 널리 사용됩니다.

고/저 전압 조립식 변전소는 중전압(예: 12kV 또는 40.5kV)을 저전압(400V)으로 변환하기 위한 완전 통합형 소형 솔루션입니다. 이 "플러그 앤 플레이" 장치는 변압기, HV/LV 스위치기어 및 제어 시스템을 견고한 내후성 인클로저에 결합합니다. 안정적인 전력 분배를 보장하고 최소한의 토목 작업으로 신속한 현장 배포가 가능하며 도시, 산업 및 재생 에너지 애플리케이션에 이상적입니다.

제품 매개변수(사양)

● 로드 스위치 기술 사양

일련번호	이름	단위	FKN12-12 부하 스위치	FZN25-12 진공 부하 스위치
1	정격전압	kV	10
2	최대 작동 전압	kV	12
3	정격주파수	헤르츠	50
4	정격전류	A	630
5	정격 차단 부하 전류	A	630
6	열 안정성 전류(RMS)	kA/S	20/2	20/4
7	동적 안정성 전류	카	50	50
8	단락 폐쇄 전류(피크)	카	50	50
9	전부하 차단주기	두번째	20	10000
10	기계적 수명	두번째	2000	10000
11	1분 전력 주파수 내전압(상간 및 위상 대 접지)	kV	42	42
12	낙뢰 충격 전압(상대 및 접지 대비)	kV	75	75

● 고전압 퓨즈의 기술 사양

일련번호		정격전압(kV)	차단 전류(A)	차단 전류(KA)	퓨즈 등급(A)
영국 모델	국내모델	정격전압(kV)	차단 전류(A)	차단 전류(KA)	퓨즈 등급(A)
SDL※J		12	40	31.5	6.3 10 16 20 25 31.5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*참고: 스트라이커 설치 여부에 따라 결정됩니다. N은 공격자가 없음을 나타내고, A는 공격자가 있음을 나타냅니다.

일련번호	트립 장치 유형	트립 유닛 A의 정격 전류	차단용량 kA (AC 380V)
DW15-630		315,400,630	40
DW15-1000		630,800,1000	50
DW15-1600	열-전자기 또는 전자	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	지능적인	2000,2500,3200	100
