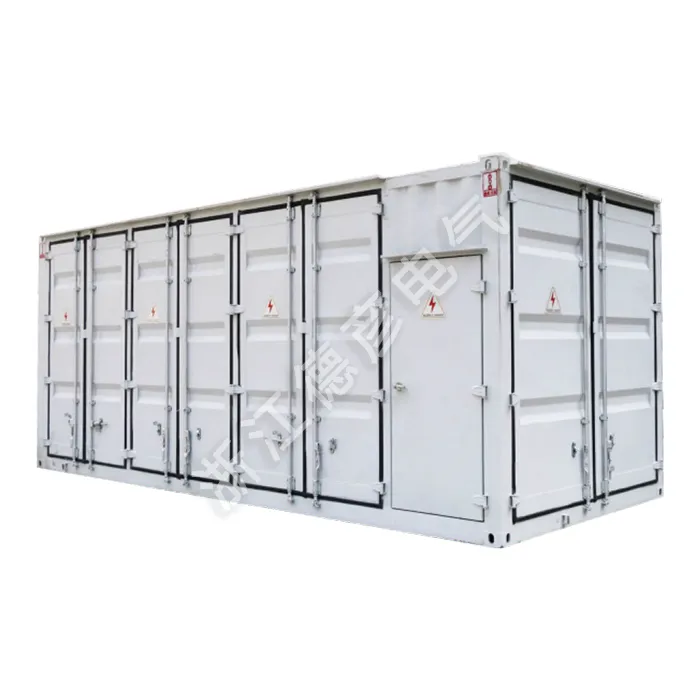

조립식 캐빈형 변전소는 미국의 완전 모듈식 33kV 변전소, 일본의 66kV 변전소, 중동에서 널리 사용되는 ABB의 컨테이너형 인클로저 등을 포함하여 1980년대부터 해외에서 광범위하게 채택되었습니다.
중국에서는 컨테이너형 SVG, DC 제빙 시스템, 모듈형 PV 인버터와 함께 35kV 및 10kV 박스형 변전소가 일반적으로 배치됩니다. 2013년에 State Grid Corporation은 "표준화된 설계, 공장 생산, 모듈식 건설 및 기계화 설치" 원칙에 따라 전통적인 건물을 조립식 모듈로 교체하는 스마트 변전소 시연을 시작했습니다. Chongqing Dashishi 220kV 및 Hubei Future City 110kV AIS 변전소와 같은 프로젝트가 이러한 접근 방식의 좋은 예입니다.
조립식 캐빈형 변전소의 이러한 개발은 귀중한 경험을 축적하고 국내 장비 제조의 혁신을 주도했습니다. 우리 회사는 기능성 장비 인클로저, 모듈형 건물, 표준 및 특수 물류 컨테이너는 물론 관련 부품 및 액세서리를 포함한 다양한 컨테이너형 솔루션을 설계하고 생산하는 전문 업체입니다.
|
범주 |
매개변수 |
일반적인 값 / 사양 |
|
고전압(HV)측 |
정격전압 |
40.5kV |
|
정격 주파수 |
50Hz/60Hz |
|
|
정격전류 |
1250A, 1600A, 2000A(또는 맞춤형) |
|
|
정격 단시간 전류 |
25kA / 4초 |
|
|
번개 충격 내전압 |
185kV |
|
|
전력 주파수 내전압 |
95kV/1분 |
|
|
변신 로봇 |
정격 용량 |
1000kVA - 10000kVA(맞춤형) |
|
전압비 |
35kV ± 2×2.5% / 10.5kV(또는 0.4kV) |
|
|
권선 연결 |
Dyn11(공통) |
|
|
유형 |
오일 침지형 또는 건식형 |
|
|
저전압(LV)측 |
정격전압 |
0.4kV / 0.69kV |
|
정격 전류(메인 버스바) |
최대 5000A |
|
|
정격 단시간 전류 |
50kA / 1초 |
|
|
들어오는/나가는 차단기 |
ACB / MCCB |
|
|
캐빈 인클로저 |
구조 |
조립식 모듈형 강철 |
|
보호 등급(IP 코드) |
IP43 이상 |
|
|
열 관리 |
자연 환기, 강제 환기 또는 에어컨 |
|
|
서비스 수명 |
> 30년 |
|
|
표준 및 안전 |
적용 가능한 표준 |
IEC 62271, GB/T 17467 등 |
|
화재 성능 |
난연성 재료 및 방화 파티션 |
통합된 "플러그 앤 플레이" 디자인
견고하고 비바람에 견디는 캐빈 인클로저
분리된 수납공간으로 안전성 강화
쉬운 유지 관리 및 유연성을 위해 최적화됨
보장된 신뢰성을 위해 공장에서 테스트됨
