전력 시스템에서는전기 에너지의 전달발전소에서 최종 사용자에 이르기까지 일련의 복잡한 제어, 배전 및 보호 단계가 포함됩니다. 이 프로세스에는 단순히 전선을 연결하는 것 이상의 작업이 수반됩니다. 이는 정교하고 조율된 장비 배열에 의존합니다. 전력망의 핵심 노드 역할을 하는 개폐장치는 단순한 '스위칭' 개념을 훨씬 뛰어넘는 기능을 수행합니다. 기본적으로 이는 회로 제작 및 차단, 상태 모니터링, 오류 보호 및 전력 분배와 같은 핵심 작업을 담당하는 여러 기능 장치를 통합하는 금속으로 둘러싸인 어셈블리입니다. 개폐 장치를 이해하는 것은 현대 전력 시스템이 어떻게 안전하고 신뢰할 수 있으며 유연한 전원 공급을 달성하는지 이해하는 데 중요합니다.
배전반의 핵심가치는 '격리'와 '제어'의 물리적 구현에 있습니다. 전력 시스템은 일상적인 전력 전송 및 정전, 장비 유지 관리 중 안전한 격리, 오류 발생 시 신속한 연결 해제 등 다양한 작동 조건을 처리해야 합니다. 내부 기능 유닛의 기계적 결합과 전기적 연동을 통해 스위치기어는 이러한 작동을 표준화하고 보호합니다. 금속 인클로저는 견고한 보호 장벽을 제공하여 활성 구성 요소를 외부 환경 및 인력으로부터 물리적으로 분리합니다. 내부적으로 파티션은 장치를 부스바 챔버, 회로 차단기 챔버 및 케이블 챔버와 같은 독립된 구획으로 추가로 나눕니다. 이 설계는 한 구획에서 결함이 발생하는 경우 그 영향이 국지적으로 유지되어 사고가 확대되는 것을 방지합니다. 이 모듈식, 구획화된 설계 철학은 스위치기어가 전체 시스템 안정성을 보장하는 방법의 기초를 형성합니다.

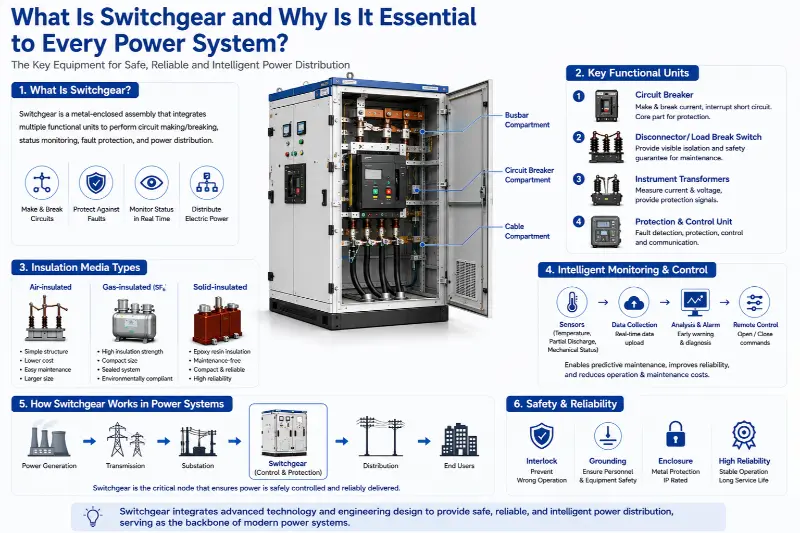

기능적 구성 측면에서 일반적인 배전반 장치는 단순한 단일 장비가 아니라 소형 시스템입니다. 이는 함께 작동하는 여러 주요 기능 단위로 구성됩니다.
1. 주회로 개폐부 : 여기서 핵심부품은 차단기이다. 정상적인 부하 조건에서 회로를 만들고 차단할 수 있습니다. 더 중요한 것은 단락이나 심각한 과부하가 발생하는 경우 내부 트리핑 메커니즘을 통해 밀리초 내에 자동으로 트립되어 오류 전류를 차단할 수 있다는 것입니다. 차단 용량은 스위치기어가 처리할 수 있는 단락 오류의 크기를 직접적으로 결정합니다.
2. 안전 절연 및 가시적 차단 장치: 이 기능은 주로 단로기(절연체) 또는 부하 차단 스위치에 의해 수행됩니다. 단로기는 회로 차단기가 열린 후 명확하고 신뢰할 수 있는 공기 절연 간격을 생성하여 장비 유지 관리에 대한 가시적인 안전 보장을 제공하는 데 사용됩니다. 부하 차단 스위치는 다음과 같이 분류될 수 있습니다. 1. 공기 절연: 대기압의 공기를 주요 절연 매체로 활용합니다. 장점으로는 간단한 구조, 저렴한 비용, 유지 관리 용이성 등이 있습니다. 단점은 장비 크기가 크다는 것입니다. 공기는 상대적으로 절연 내력이 낮기 때문에 안전을 보장하려면 큰 전기 간극이 필요합니다. 내부 구성 요소는 습도, 먼지 등 환경적 요인에도 취약합니다.3. 가스 절연: 육불화황(SF6) 가스는 일반적으로 절연 및 아크 소화 매체로 사용됩니다. SF6 가스는 탁월한 절연 및 아크 소호 기능을 제공하므로 이 기술을 활용하는 스위치기어는 작은 설치 공간으로 매우 컴팩트하면서도 외부 환경 간섭에 영향을 받지 않습니다. 그러나 이 기술은 가스 밀봉 기술에 크게 의존합니다. 게다가 SF6는 강력한 온실가스이므로 회수 및 폐기 시 엄격한 환경 규제가 적용됩니다.
4. 고체 절연: 에폭시 수지와 같은 고체 재료는 기본 회로 구성 요소(예: 회로 차단기, 단로기)를 단일 통합 모듈로 주조하거나 캡슐화하는 데 사용됩니다. 이 기술은 외부 환경의 영향을 완전히 제거하고, 장비 크기가 공기 절연형과 가스 절연형 사이에 있어 유지 관리가 필요 없는 작동을 가능하게 합니다. 문제는 재료 가공 및 방열 설계에 대한 요구 사항이 매우 높다는 것입니다.
최신 스위치기어 설계에서는 상태 관찰 가능성과 지능적인 작동 및 유지 관리가 점점 더 강조되고 있습니다. 기존의 정기 유지 관리 모델은 상태 기반 예측 유지 관리로 전환되고 있습니다. 이는 캐비닛 내에 설치된 다양한 센서에 의존합니다. 온도 센서는 접점 및 부스바 연결 지점에서 열 발생을 모니터링합니다. 부분 방전 센서는 초기 단계의 내부 절연 결함을 감지합니다. 기계적 특성 센서는 회로 차단기의 개방 및 폐쇄 속도와 타이밍을 기록합니다. 수집된 데이터는 빅 데이터 분석을 통해 잠재적인 결함에 대한 조기 경고를 제공하는 백엔드 시스템에 업로드되어 목표 유지 관리가 가능합니다. 이는 전원 공급 장치의 신뢰성을 크게 향상시키고 운영 및 유지 관리 비용을 절감합니다.
개폐 장치는 단독으로 작동하지 않습니다. 보조 제어 시스템은 현대 스마트 그리드에 통합하기 위한 신경 인터페이스 역할을 합니다. 표준 통신 프로토콜을 통해 보호, 측정 및 상태에 관한 데이터를 변전소 자동화 시스템이나 상위 수준의 파견 센터로 전송할 수 있습니다. 또한 원격 개폐 작업을 실행하기 위한 원격 제어 명령을 수신할 수도 있습니다. 이러한 양방향 정보 교환 기능을 통해 그리드 디스패처는 네트워크 에지의 작동 상태를 실시간으로 모니터링하고 신속한 오류 격리 및 전력 복원을 촉진할 수 있습니다. 이는 자가 치유 그리드 구축의 기본 요소입니다.
설치 및 장기간 작동과 관련하여 스위치기어의 성능은 다양한 요인의 영향을 받습니다. 설치 기초의 평탄도, 버스바 연결의 조임 토크 및 접지 네트워크의 신뢰성은 수명 성능을 결정하는 초기 조건으로 작용합니다. 작동 중에 내부 구성 요소는 전기적, 기계적 마모를 축적합니다. 열팽창/수축 또는 전자기력으로 인해 연결이 헐거워져 과열될 수 있습니다. 단열재는 시간이 지남에 따라 점진적으로 노화됩니다. 가장 진보된 장비라도 상태 변화를 추적하기 위해서는 전문적인 검사, 온도 모니터링, 부분 방전 테스트가 필요합니다.
전력 시스템의 핵심 노드인 스위치기어는 고집적, 기능 전문화, 안전 이중화에 중점을 둔 설계 철학을 구현합니다. 견고한 외부 금속 클래딩부터 복잡한 내부 전기 로직, 기본적인 물리적 절연 원리부터 최첨단 스마트 감지 기술까지 모든 세부 사항이 복잡한 전력 흐름 속에서 안정적인 제어 지점과 안전 장벽을 구축한다는 핵심 목표를 달성합니다. 스위치기어에 대한 깊은 이해를 통해 지속적이고 안정적인 전원 공급은 당연하게 여겨질 수 없다는 사실을 알 수 있습니다. 오히려 이는 수많은 중요한 장비 뒤에 숨겨진 엄격한 엔지니어링 설계와 지속적인 기술 발전에 의존합니다. 정격 전류에서 회로를 만들고 차단할 수 있고 특정 단락 발생 전류를 견딜 수 있는 이러한 장치는 종종 특정 용도에 맞는 퓨즈와 쌍을 이룹니다. 이들과 회로 차단기 사이의 기계적 또는 전기적 연동은 작동 오류를 방지하는 데 중요합니다.
