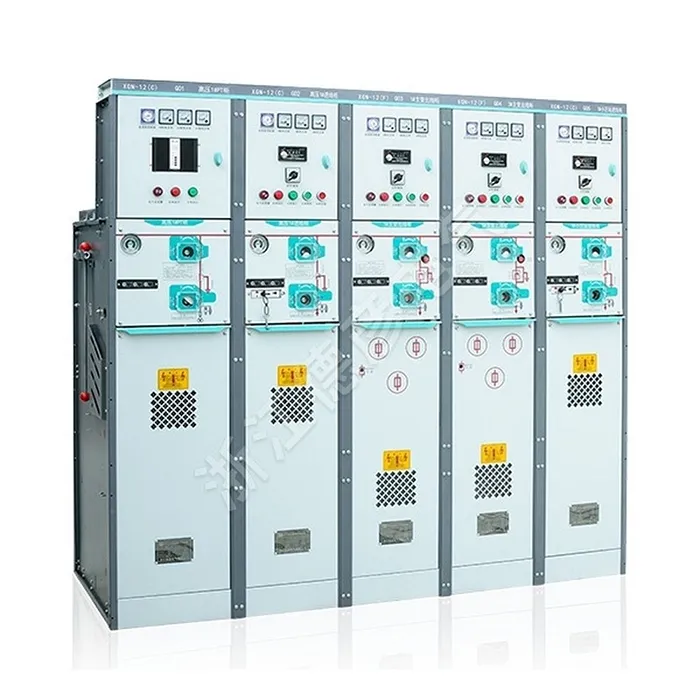

금속으로 둘러싸인 가스 절연 링 본체

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. 금속폐쇄형 가스절연 링 본체는 우수한 절연성과 소호성을 위해 SF6 가스를 활용한 소형 고정형 금속폐쇄 개폐기입니다. 정신으로 둘러싸인 가스 절연 링 메인 유닛은 10-12kV 보조 네트워크에서 안정적인 전력 분배를 위해 설계되었습니다. 밀봉되고 유지 관리가 필요 없는 설계로 안전성과 안정성이 보장되므로 도시 전력망, 산업 단지 및 고성능과 환경 저항이 필요한 기타 공간 제약이 있는 응용 분야에 이상적입니다.

문의 보내기

제품 설명

금속 밀폐형 가스 절연 링 메인 유닛은 공통 부스바가 있는 SF6 가스 절연 금속 밀폐 개폐 장치입니다. 정신 밀폐형 가스 절연 링 기본 장치는 부하 스위치 장치, 부하 스위치-퓨즈 조합 장치, 진공 회로 차단기 장치 및 버스바 공급 장치를 포함한 모듈로 구성할 수 있습니다. 일련의 첨단 기술과 재료를 사용하여 환경 및 기후에 미치는 영향을 최소화하면서 뛰어난 전기적, 기계적 성능을 제공합니다. 컴팩트한 크기. 정신적으로 밀폐된 가스 절연 링 메인 유닛은 쉬운 설치, 편리한 작동, 유지 관리가 필요 없는 작동 및 유연한 구성 옵션을 제공합니다. 명확하고 직관적인 디자인으로 간단하고 간단한 작동이 보장됩니다. 높은 피더 배선 용량을 갖추고 있어 다양한 배선 시스템에 대응합니다.

제품 매개변수(사양)

프로젝트		모듈 C	모듈 F	모듈 V		모듈 CB
		부하 스위치	복합 전기 장비	진공 스위치	절연/접지 스위치	진공 차단기	절연/접지 스위치
정격전압	KV	12	12	12	12	12	12
정격주파수	헤르츠	50	50	50	50	50	50
전력 주파수 내전압(상간/상대접지)	kV	42/48	42/48	42/48	42/48	42/48	42/48
번개 전류 내전압	KV	75/85	75/85	75/85	75/85	75/85	75/85
정격전류	A	630	기록	630		1250/630
정격 폐쇄 루프 차단 전류	A	630
정격 케이블 충전 및 차단 전류	A	135/135
정격 단락 폐쇄 전류(피크)		50	80
정격 피크 내전류	카	50
정격 단시간 전류	kA/3초	20
정격 단락 차단 전류	카		31..5	20
정격 전송 전류	A		1750
퓨즈의 최대 정격 전류	A		125
루프 저항	Ω	≤300	≤600
기계적 수명	두번째	5000	3000	5000	2000	5000	5000
