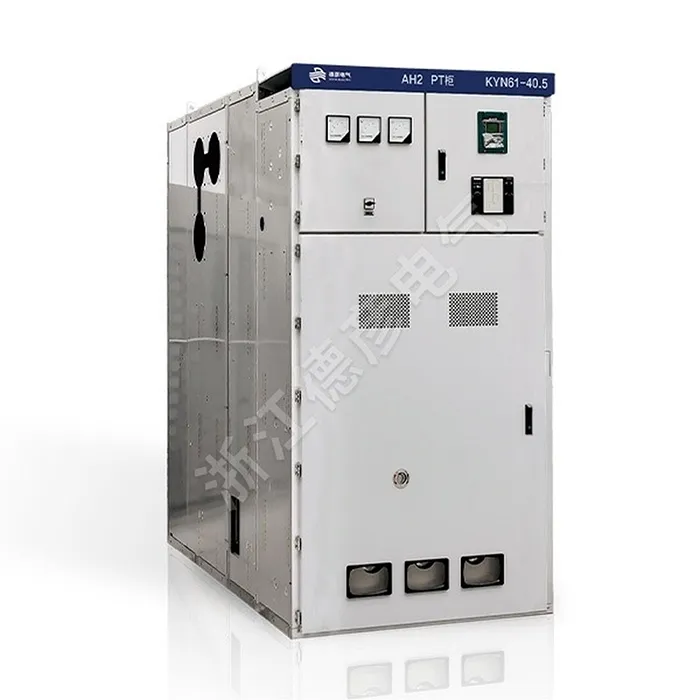

AC 금속 피복 인출형 배전반

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. 이 AC Metal-Clad Withdrawable Switchgear는 중전압 배전을 위한 최대의 안전성과 신뢰성을 보장합니다. 모듈식 인출형 설계를 통해 전체 시스템의 전원을 차단하지 않고도 회로 차단기를 쉽게 유지 관리하고 테스트할 수 있습니다. 까다로운 산업 및 유틸리티 애플리케이션에 이상적인 이 제품은 우수한 인력 보호 및 운영 연속성을 제공합니다.

문의 보내기

제품 설명

AC Metal-Clad Withdrawable Switchgear(이하 개폐장치)는 3상 AC 50Hz, 정격전압 40.5kV 실내 완전배전장치입니다. 발전소, 변전소, 산업 및 광산 기업의 전력을 수신 및 배전하도록 설계되었습니다. AC Metal-Clad Withdrawable Switchgear는 회로 제어, 보호 및 모니터링과 같은 기능을 수행하며 빈번한 작동이 필요한 위치에도 적합합니다. AC Metal-Clad Withdrawable Switchgear는 GB/T11022-1999, GB3906-1991 및 DL404-1997을 포함한 표준을 준수합니다.

제품 매개변수(사양)

이름	단위	수치
정격전압	kV	40.5
정격전류	A	1250 1600 2000
정격주파수	헤르츠	50
정격 단시간 전류	카	20 25 31.5
정격 피크 내전류	카	50 63 80
정격 전력 주파수 내전압	KV	95/1분
정격 낙뢰 충격 내전압	KV	185
정격 단락 기간	S	4
보호 등급		IP3X

진공 회로 차단기 주요 기술 매개변수

이름	단위	수치
정격전압	KV	40.5
정격주파수	HZ	50
정격 전력 주파수 내전압	KV	95/1분
정격 낙뢰 충격 내전압	KV	185
정격전류	A	1250 1600 2000
정격 단시간 전류	카	20 25 31.5
정격 단시간 차단 전류	카	20 25 31.5
정격 피크 내전류	카	50 63 80
정격 단락 기간	ms	4
영업 시간	ms	30 ≤ t ≤ 60
폐관시간	s	50 ≤ t ≤ 100
정격 단락 차단 전류 사이클	두번째	20
기계적 수명	두번째	10000
보호 등급		IP43
