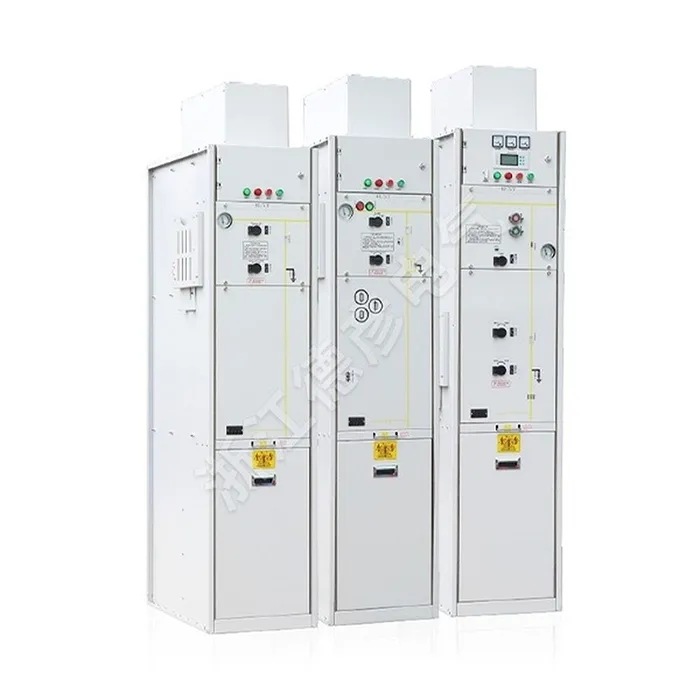

링 본체 개폐 장치

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. 링 메인 유닛(Ring Main Unit) 스위치기어는 중압 네트워크용 소형 밀폐형 2차 배전 장치입니다. "링" 구성에서 효율적인 부하 전환 및 오류 격리를 활성화하여 안정적인 전원 공급을 보장하고 정전을 최소화합니다. 주요 특징으로는 모듈형 설계, SF6 또는 진공 단열, 도시 및 산업 응용 분야를 위한 향상된 안전성이 있습니다.

문의 보내기

제품 설명

링 메인 유닛 스위치기어 제품 소개는 10가지 표준 구성 옵션을 제공하여 대부분의 36~40.5kV 배전 네트워크의 애플리케이션 요구 사항을 충족합니다. 소형 스위치기어인 XGN-40.5는 선택된 기능 장치의 거의 모든 조합을 가능하게 합니다.

링 메인 유닛 스위치기어는 인터페이스와 사용자 인터페이스를 갖추고 있어 36~40.5kV 2차 배전망을 위한 완벽한 스위칭 솔루션을 제공합니다.

스테인리스 스틸 가스 챔버는 SF6 가스로 채워져 모든 작동 부품과 스위치를 외부 환경으로부터 완전히 밀봉합니다. 완전히 밀봉된 이 시스템은 외부 환경 변화로부터 내부 스위치와 모든 작동 부품을 보호하여 높은 신뢰성, 인력 안전 및 사실상 유지 관리가 필요 없는 작동을 보장합니다.

제품 매개변수(사양)

● 진공 개폐기 주요 기술 매개변수

이름	단위	수치
정격전압	kV	40.5
정격전류	A	1250 1600 2000
정격주파수	헤르츠	50
정격 단시간 전류	카	20 25 31.5
정격 피크 내전류	카	50 63 80
정격 전력 주파수 내전압	KV	95/1분
정격 낙뢰 충격 내전압	KV	185
정격 단락 기간	S	4
보호 등급		IP3X

● 진공 회로 차단기 주요 기술 매개변수

이름	단위	수치
정격전압	KV	40.5
정격주파수	HZ	50
정격 전력 주파수 내전압	KV	95/1분
정격 낙뢰 충격 내전압	KV	185
정격전류	A	1250 1600 2000
정격 단시간 전류	카	20 25 31.5
정격 단시간 차단 전류	카	20 25 31.5
정격 피크 내전류	카	50 63 80
정격 단락 기간	ms	4
영업 시간	ms	30 ≤ t ≤ 60
폐관시간	s	50 ≤ t ≤ 100
정격 단락 차단 전류 사이클	두번째	20
기계적 수명	두번째	10000
보호 등급		IP43
