대부분의 경우 사람들은 전기 뒤에 숨어 있는 보이지 않는 시스템에 대해 생각하지 않습니다. 스위치를 켜면 조명이 작동합니다. 간단합니다. 하지만 배후에는 위험한 일이 일어나지 않도록 하는 장치가 숨겨져 있습니다. 그 것 또는 오히려 그 집합체를 스위치기어라고 합니다. 이제, 10명의 다른 사람들에게 스위치기어가 무엇인지 묻는다면, 대부분의 경우 명쾌한 대답을 하지 못할 것입니다. 어떤 사람들은 “차단기 상자야”라고 말할 수도 있고, 다른 사람들은 어깨를 으쓱할 수도 있습니다. 하지만 사실 개폐 장치는 집에서 거대한 발전소에 이르기까지 어디에나 있습니다. 전기의 경호원과 같습니다.
그럼 아주 간단하게 만들어 보겠습니다. 개폐 장치는 기본적으로 회로를 관리하는 전기 장비 키트입니다. 스위치, 차단기, 퓨즈, 절연체, 계전기가 될 수 있습니다. 그들은 모두 이 우산 아래에 있습니다. 시스템에 문제가 발생하면 문지기 역할을 하며 문제가 확산되는 것을 차단합니다. 그렇기 때문에 한 줄의 개폐 장치가 무엇인지 묻는다면 전력의 안전 갑옷이라고 말할 수 있습니다.
사람들은 때때로 전기 개폐 장치가 무엇인지라는 문구를 사용하지만 이는 같은 의미입니다. 지하실이나 변전소에서 회색 캐비닛을 본 적이 있다면 그것은 전기 개폐 장치입니다. 그 안에는 전기를 안전하게 사용할 수 있게 해주는 부품들이 들어있습니다. 집에서는 작습니다. 병원이나 공장에서는 규모가 엄청납니다. 그러나 그것은 모두 같은 생각입니다.
배전반과 보호라는 두 단어를 분리할 수 없습니다. 그들은 서로 협력합니다. 보호는 애초에 스위치기어가 존재하는 이유입니다. 과부하나 결함이 있는 경우 즉시 보호가 시작됩니다. 건물의 방화문을 생각해 보십시오. 한 구역에서는 연기나 화염이 있을 수 있지만 문은 연기나 화염이 퍼지는 것을 막습니다. 개폐 장치는 전기만으로 이루어집니다.
배전반은 안전하고 효율적인 전력 분배를 보장함으로써 모든 전기 시스템에서 중심 역할을 합니다. 주요 목적은 전기가 중단이나 위험 없이 안정적으로 흐르도록 관리하는 것입니다. 제어, 보호 및 격리를 결합한 스위치기어는 주거용, 상업용 및 산업용 설정 전반에서 원활한 작동을 유지하면서 장비와 사람 모두를 안전하게 보호합니다.
1. 동력 흐름 제어
배전반의 첫 번째이자 가장 눈에 띄는 역할은 전력 흐름을 제어하는 것입니다. 이를 통해 운영자는 회로를 안전하게 켜고 끌 수 있으며 필요할 때만 전기가 흐르도록 보장합니다. 이 제어는 일상적인 작업과 긴급 상황 모두에서 중요하며 효율성을 유지하고 시스템 성능을 원활하게 유지하는 데 도움이 됩니다.
2. 결함으로부터의 보호
개폐 장치는 과부하 또는 단락과 같은 오류 발생 시 회로를 차단하여 보호 기능을 제공합니다. 이를 통해 장비 손상을 방지하고 화재나 감전 위험을 줄일 수 있습니다. 회로 차단기 및 계전기와 같은 보호 장치는 즉시 작동하여 예상치 못한 문제가 발생하더라도 전기 시스템의 안전과 작동을 유지합니다.
3. 유지보수를 위한 격리
또 다른 중요한 기능은 격리입니다. 개폐 장치를 사용하면 전기 시스템의 특정 부분을 안전하게 분리할 수 있으므로 엔지니어는 활선에 접촉하지 않고도 검사, 테스트 또는 수리를 수행할 수 있습니다. 이러한 격리는 작업자의 안전을 보장하고 시스템의 나머지 부분에 대한 중단을 최소화합니다.
4. 전기 안전의 중추
제어, 보호 및 절연이 함께 전기 안전의 중추를 형성합니다. 스위치기어가 없으면 안정적인 전력 분배가 불가능합니다. 이러한 기능은 시스템을 안정적으로 유지하고 위험을 최소화하며 위험 없이 유지 관리를 수행할 수 있도록 보장하므로 스위치기어는 모든 전력 네트워크의 중요한 부분이 됩니다.
스위치기어의 예는 셀 수 없이 많습니다. 집에 차단기 박스가 있나요? 그게 하나야. 쇼핑센터 안에 있는 큰 패널? 또 다른. 산업 분야에서는 중간 전압 개폐 장치를 찾을 수 있습니다. 변속기 측면에서는 더 큰 기어가 사용됩니다. 예제는 변경되지만 원칙은 항상 동일합니다.
배전반의 종류
이제 개폐 장치는 다양한 형태로 제공됩니다. 하나의 크기가 모든 것에 적합하지는 않습니다. 개폐 장치의 유형은 주로 전압과 사용 위치에 따라 다릅니다. 각 유형에는 특정 용도에 적합한 몇 가지 고유한 기능이 있습니다.
저전압 배전반

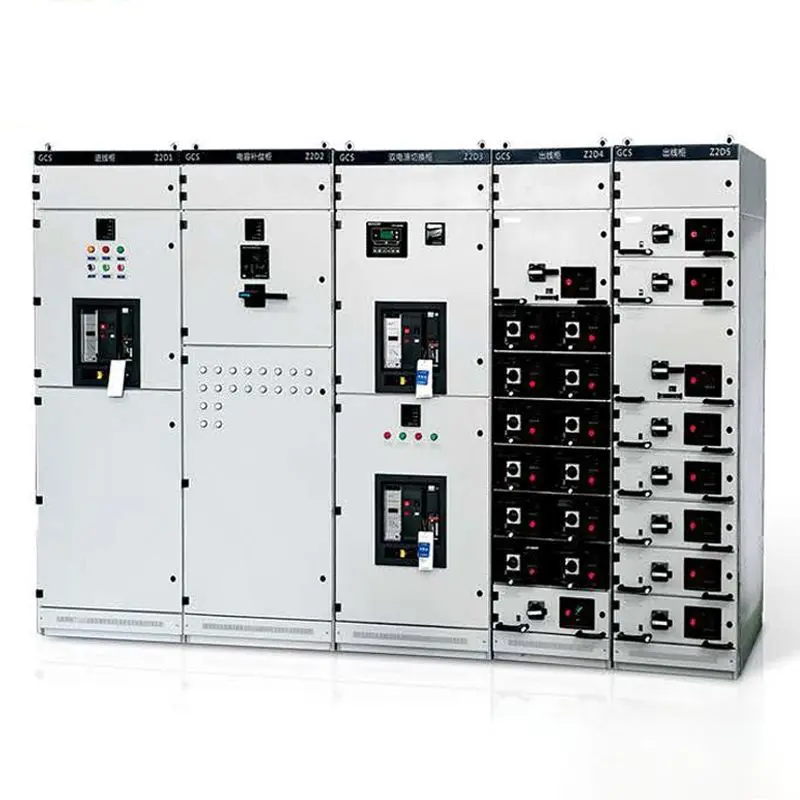

가장 일반적인 것은 저전압 개폐 장치입니다. 여기에는 최대 400V의 모든 것이 적합합니다. 주택, 사무실, 작은 상점 등 이름을 지정하세요. 일상생활을 지켜주는 장비입니다. 회로 차단기, 퓨즈 및 릴레이가 이 장치에 포함되어 있습니다. 차단기가 내려가기 전까지는 생각하지 못하겠지만 항상 조용히 일하고 있습니다.
중압 배전반

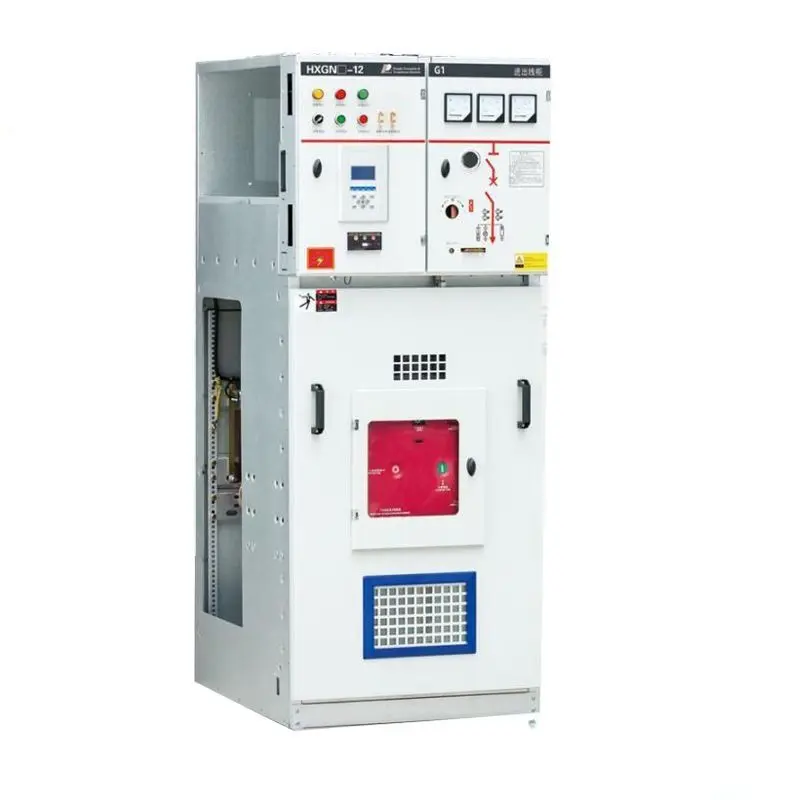

다음은 중압 배전반입니다. 이는 1kV에서 35kV 사이입니다. 산업, 병원, 수천 가구에 전기를 공급하는 변전소 등에서 찾을 수 있습니다. 중전압 기어는 더 무거운 부하를 처리하도록 제작되었습니다. 수술실과 같이 안정성이 중요한 상황에서 이 장비는 출력이 안전하고 안정적으로 유지되도록 해줍니다.
고전압 개폐 장치
그러면 고전압 장비가 있습니다. 이것이 큰 문제입니다. 전송선에 위치하여 전체 지역을 연결하는 종류입니다. 여기서 결함은 위험하고 비용이 많이 듭니다. 이것이 바로 고전압 스위치기어가 극도의 절연과 매우 빠른 보호 조치를 갖도록 설계되는 이유입니다. 동일한 원리, 더 큰 규모.
실내 대 실외
또한 설치 위치에 따라 배전반 유형이 있습니다. 실내 장치는 날씨의 영향을 받지 않고 건물 내부에 안전하게 보관됩니다. 실외 장치는 견고하며 변전소에 있는 경우가 많으며 비, 먼지 및 열에 견딜 수 있도록 제작되었습니다.
공기, 가스, 오일 절연
마지막으로 이들을 그룹화하는 또 다른 방법은 단열재를 사용하는 것입니다. 공기 절연 개폐 장치는 저렴하고 널리 사용됩니다. SF6을 사용한 가스 절연은 공간이 협소한 곳에서도 콤팩트하고 안정적입니다. 오일 절연 장비는 오래되었지만 일부 네트워크에서는 여전히 사용됩니다. 필요에 따라 세 가지 모두 유효합니다.
그렇다면 배전반이란 무엇입니까? 이는 전기를 안전하고 제어하며 안정적으로 유지하는 장치 세트입니다. 주택의 저압 배전반부터 산업계의 중압 배전반, 송전 시스템에 이르기까지 역할은 동일합니다. 스위치기어의 기능은 제어, 보호, 격리입니다. 개폐 장치의 작동 원리는 간단하지만 효과적입니다. 오류를 감지하고, 차단기에 신호를 보내고, 차단하고, 나머지를 보호합니다. 스위치기어 구성요소, 차단기, 계전기, 퓨즈, 절연체를 살펴보면 각각이 어떤 역할을 하는지 알 수 있습니다. 그것들이 없으면 전기 시스템은 안전하지 않을 뿐만 아니라 작동도 불가능할 것입니다.
