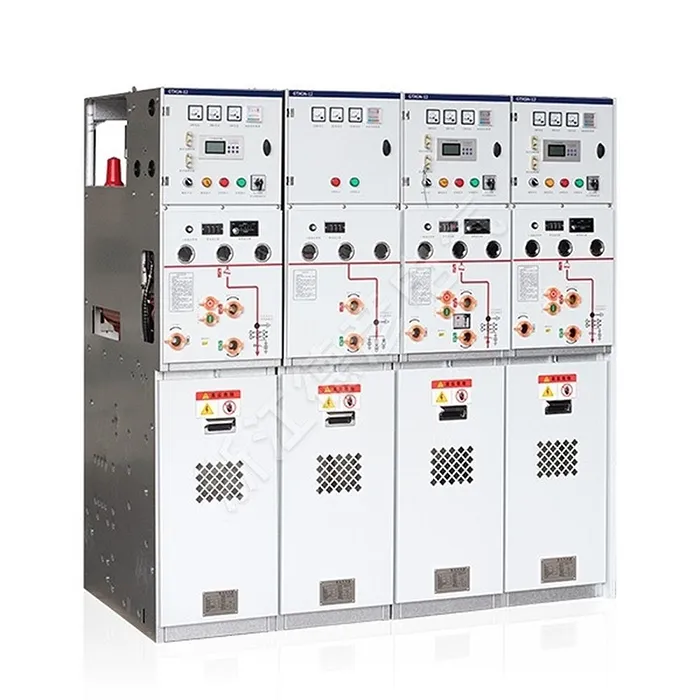

AC 금속 절연 링 주 배전반

Deyan Electric은 통합 R&D, 생산 및 서비스를 갖춘 전문 산업용 전기 공급업체입니다. AC 금속 절연 링 주 개폐 장치는 안정적인 10-12kV 2차 전력 분배를 위한 소형 공기 절연 장치입니다. 링 메인 시스템용으로 설계된 이 제품은 안전한 부하 전환, 오류 격리 및 지속적인 전원 공급을 보장합니다. 견고한 모듈식 설계는 유지 관리가 용이하며 신뢰할 수 있고 비용 효율적인 네트워크 성능이 필요한 도시 그리드, 산업 단지 및 상업 단지에 이상적으로 적합합니다.

문의 보내기

제품 설명

AC 금속 절연 링 주 배전반은 완전 절연, 밀봉 및 유지 관리가 필요 없는 솔루션입니다. 이 장치는 모든 충전 부품을 단일 에폭시 성형 블록에 통합하여 열악한 환경에 대한 완전한 내성을 보장합니다. 안정적인 링 메인 유닛은 도시 그리드부터 터널 및 공항과 같은 까다로운 현장에 이르기까지 다양한 응용 분야에 이상적입니다. 컴팩트하고 안전한 디자인을 갖춘 이 견고한 절연 개폐 장치는 작동 신뢰성과 안전성을 보장합니다.

제품 매개변수(사양)

프로젝트	단위	매개변수
루틴
정격전압	kV	12
정격주파수	헤르츠	50
상용주파 내전압	kV/분	42/48
번개 임펄스 전압	kV	75/85
아크 지속 시간	S	≥0.5
구성 요소에 대한 IP 등급(계량 캐비닛 제외)		IP67
인클로저 보호 등급		IP4X
구획 보호 등급		IP2X
작동 전원 전압	V	DC24、48、110、220
작동 전원 전압	V	AC110、220
버스바 시스템
정격전류	A	630(1250)
정격 단시간 전류	kA/s	20/4(25/4)
정격 피크 내전류	카	50(63)
정격 피크 내전류	카	50
로드 스위치 유닛
정격전류	A	630
정격 단락 결로 전류	카	50
정격 단시간 전류	KA/S	20/4
부하 스위치 기계적 수명	두번째
부하 스위치의 전기적 수명	두번째	E3
부분방전	PC	≤5
회로 차단기 장치
정격전류	A	630(1250)
정격 단락 차단 전류	카	20(25)

프로젝트	단위	매개변수
정격 단락 결로 전류	카	50(63)
정격 단시간 전류	kA/S	20/4(25/4)
회로 차단기의 기계적 수명	두번째	20000
회로 차단기의 수명	두번째	E2
정격 작동 순서		0-0.3s-CO-180s-CO
부분방전	PC	≤5
부하 스위치-퓨즈 조합 전기 장치
정격 전류(최대)	A	200
정격 단락 차단 전류	카	31.5
정격 전류(최대)	카	80
부분방전	PC	3150
분리 스위치
정격전류	A	630/1250
정격 단시간 전류	카	20/25
정격 단기간	S	4
정격 피크 내전류	카	50/63
기계적 수명	두번째	3000
접지 스위치
정격전류	A	630/1250
정격 단시간 전류	K	20/25
정격 단기간	S	4
정격 피크 내전류	k	50/63
정격 단락 폐쇄 전류(피크)	카	50
정격 단락 결로 전류 사이클	두번째	2
기계적 수명	두번째	3000
