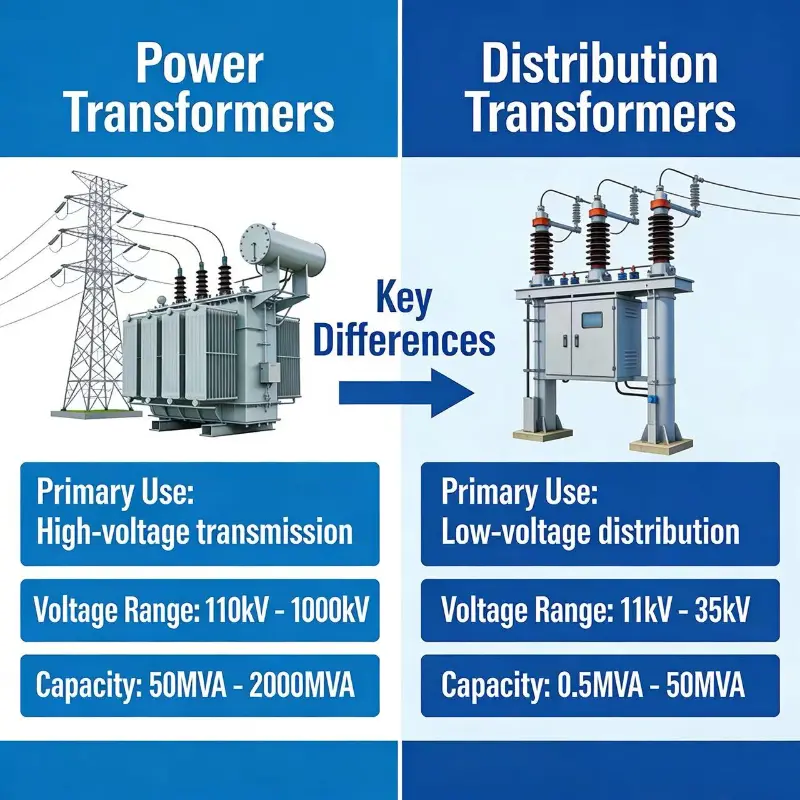

전력 변압기는 기본적으로 더 높은 전압에서 사용되는 전송 네트워크에 주로 연결되는 반면, 배전 변압기는 배전단에 사용되므로 항상 낮은 전압 레벨에 직면합니다.
1. 송전망에 사용되기 때문에 일반적으로 33KV 이상에서 작동하는 반면 배전 변압기는 일반적으로 33KV 미만에서 연결됩니다.
2. 더 높은 전압 정격으로 인해 전력 변압기의 절연 수준은 매우 높지만 배전 변압기의 절연 수준은 낮습니다.
3. 전력변압기는 부하변동이 적고, 부하에 직접 연결되는 배전변압기는 부하변동이 크다.
4. 전력 변압기24시간 동안 Cu 손실과 철 손실을 견딜 수 있도록 설계되었으므로 냉각 메커니즘이 매우 강력하며, 배전 변압기에서는 철 손실이 항상 존재하는 반면 부하 사이클에 따라 Cu 손실이 발생합니다.
5. 전력 변압기를 설계하는 동안 최대 부하 시의 Cu 손실이 더 적도록 주의해야 합니다. 배전 변압기에서는 철 손실이 최소화됩니다.
6. 전력 변압기 등급이 높기 때문에 우리는 CRGO 강철 코어로 우수한 코어를 사용하는 반면 배전 변압기에서는 비정질 강철이 사용됩니다.
7. CRGO STEEL은 단위 중량당 더 많은 자속을 전달할 수 있으므로 전력 변압기의 비중은 배전 변압기의 비중보다 작습니다.
8. 전력 변압기는 최대 부하에서 최대 효율을 달성하도록 설계되었습니다. 따라서 최대 효율 조건에 따라 전력 변압기의 전체 부하 구리 손실 = 철 손실이 발생합니다.
· 배전 변압기에서는 평균 정격 출력의 70~75%까지 부하되므로 최대 효율 공식에 따라 70~75%에서 최대 효율을 달성하도록 설계되었습니다.
전체 부하 구리 손실 = 2* 철 손실.
공식 - 변압기의 최대 효율(x ^2 * cu 손실 = 철 손실) 여기서 x는 변압기의 부하입니다.
1. 따라서 전력 변압기의 경우 부하가 100%이므로 Cu 손실 = 철 손실입니다.
2. 배전 변압기의 경우 부하가 70%이므로 0.7 ^ 2 * Cu 손실 = 철 손실 따라서 Cu 손실 = 2 * 철 손실입니다.
