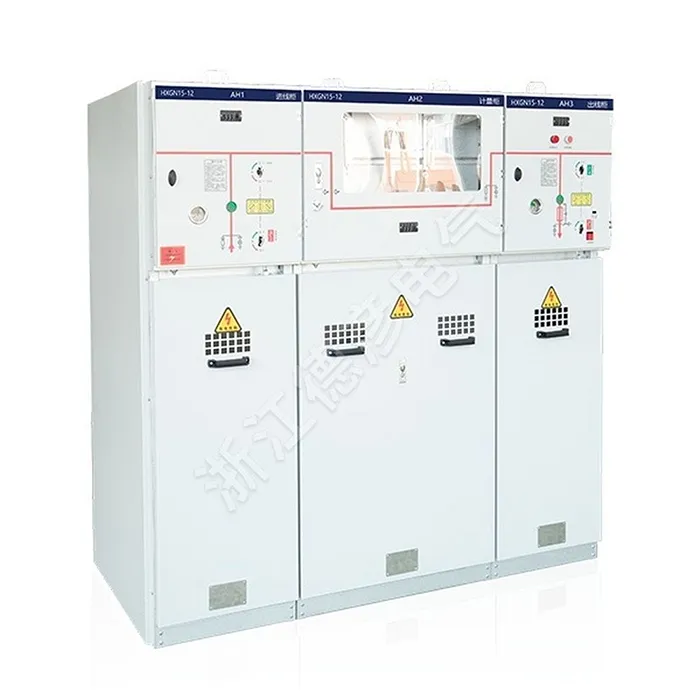

AC 금속폐쇄형 주배전반전력 연속성, 작동 안전성, 오류 격리 및 설치 효율성을 향상하도록 설계된 소형 중전압 배전 솔루션입니다. 금속 인클로저 내부에 스위칭, 보호, 절연 및 접지 기능을 결합한 이 장비는 특히 도시 배전 네트워크, 산업 시설, 상업용 건물, 인프라 프로젝트 및 재생 에너지 애플리케이션에 적합합니다. 이 가이드에서는 구조, 작동 원리, 주요 기술 매개변수, 안전 기능, 적용 시나리오 및 올바른 구성 선택을 위한 실제 고려 사항에 대해 설명합니다.
AC 금속 밀폐형 링 주 개폐 장치는 링 또는 방사형 배전 네트워크 내에서 전력을 수신, 분배, 전환, 격리 및 보호하도록 설계된 중전압 배전 어셈블리입니다. 접지된 금속 인클로저 내부에 관련 스위칭 및 보호 장비를 배치하여 중전압 애플리케이션을 위한 콤팩트하고 체계적인 솔루션을 만듭니다.
IEC 62271-200에 따라 AC 금속 폐쇄 개폐 장치 및 제어 장치는 정격 전압이 1kV 이상 52kV 이하인 장비를 포괄합니다. 링 메인 유닛은 이 장비의 실용적인 형태 중 하나이며 중전압 케이블 분배 시스템과 널리 연관되어 있습니다.
"링 메인"이라는 용어는 단순히 캐비닛 자체가 아닌 네트워크 배열을 설명합니다. 일반적인 링 네트워크에서는 전력이 두 방향에서 분배 지점에 도달할 수 있습니다. 케이블 섹션에 결함이 발생하면 영향을 받은 섹션을 격리하고 나머지 네트워크는 대체 경로를 통해 계속 전력을 공급받을 수 있습니다.
프로젝트 소유자의 경우 이 아키텍처는 가장 중요한 배전 과제 중 하나인 장비 크기, 운영 복잡성 및 안전 위험을 제어하면서 전기 서비스를 유지하는 문제를 해결합니다.
현대 전력망은 신뢰할 수 있는 서비스를 유지하면서 증가하는 부하를 처리해야 합니다. 산업 플랜트, 상업 단지, 병원, 교통 시설, 데이터 센터, 재생 에너지 시설은 장기간의 정전을 항상 견딜 수는 없습니다.
적절하게 설계된 링 메인 시스템은 다음과 같은 몇 가지 장점을 제공합니다.
이러한 특성으로 인해 링 메인 스위치기어는 공간이 제한되어 있고 전기 서비스의 연속성이 주요 설계 우선순위인 경우 특히 유용합니다.
구성은 제조업체 및 전압 등급에 따라 다르지만 일반적인 AC 금속 폐쇄형 링 주 스위치기어 어셈블리는 여러 기능 섹션을 통합합니다. 이러한 섹션을 이해하면 구매자가 기술 제안을 보다 정확하게 평가하는 데 도움이 됩니다.
스위칭 섹션에는 부하 차단 스위치, 진공 회로 차단기, 퓨즈-스위치 조합, 단로기 및 접지 스위치가 포함될 수 있습니다. 적절한 배열은 장비가 주로 피더 스위칭, 변압기 보호, 오류 차단 또는 이러한 기능의 조합을 위한 것인지 여부에 따라 달라집니다.
부하 차단 스위치는 일반적으로 정상 부하 전류를 전환하기 위한 반면, 회로 차단기는 보다 포괄적인 오류 차단 기능을 제공합니다. 퓨즈를 사용하는 경우 스위치-퓨즈 조합은 적절한 적용 범위 내에서 변압기 및 피더 보호를 제공할 수 있습니다.
이러한 이유로 구매자는 단순히 정격 전류만으로 캐비닛을 평가해서는 안 됩니다. 완전한 보호 철학은 변압기, 피더, 케이블 및 업스트림/다운스트림 보호 시스템과 일치해야 합니다.
케이블 구획은 스위치기어와 외부 고압 네트워크 사이의 인터페이스를 제공합니다. 설계에 따라 케이블 종단, 접지 스위치, 변류기, 전압 변압기, 서지 보호 부품 또는 기타 액세서리가 포함될 수 있습니다.
올바른 케이블 호환성이 필수적입니다. 필요한 케이블 크기, 종단 유형, 절연 수준, 위상 간격 및 설치 방법은 장비 제작 전에 확인되어야 합니다.
금속 인클로저는 전원이 공급되는 구성 요소를 주변 환경과 분리하고 내부 장비에 대해 정의된 기계적 구조를 만듭니다. 적절한 구획화는 내부 결함의 결과를 제한하는 데도 도움이 될 수 있습니다.
연동 메커니즘은 또 다른 중요한 기능입니다. 기계적 또는 전기적 인터록은 전원이 공급된 회로가 연결된 상태에서 접지 스위치를 닫는 등 안전하지 않은 작동 순서를 방지하는 데 도움이 될 수 있습니다.
위험도가 높은 설치의 경우 내부 아크 분류 및 압력 완화 장치를 전체 안전 설계의 일부로 고려해야 합니다. 일부 상용 RMU 시스템은 정의된 테스트 조건에 따라 내부 아크 성능을 지정하며, 이는 정확한 분류를 가정하기보다는 검증해야 하는 이유를 보여줍니다.
기본 작동 원리는 간단합니다. 여러 배전 지점은 루프형 고압 네트워크를 통해 연결됩니다. 각 링 메인 유닛은 네트워크의 한 부분을 제어하고 변압기나 다운스트림 부하에 대한 연결을 제공할 수 있습니다.
정상 작동 중에 네트워크는 정의된 개방 지점 또는 기타 유틸리티 승인 구성으로 작동할 수 있습니다. 케이블 결함이 발생하면 운영자 또는 자동화된 보호 시스템이 영향을 받은 부분을 식별하고 격리할 수 있습니다. 그런 다음 네트워크의 건강한 부분은 사용 가능한 공급 경로에서 전원을 계속 공급받을 수 있습니다.
이 배열은 모든 링이 자동으로 중단 없는 전원을 제공한다는 의미는 아닙니다. 실제 연속성은 네트워크 설계, 보호 조정, 스위칭 절차, 자동화, 중복성 및 유틸리티 운영 요구 사항에 따라 달라집니다.
이러한 이유로 전체 배전 체계의 품질은 스위치기어 자체만큼 중요합니다.
전압과 전류만을 기준으로 장비를 선택하면 심각한 프로젝트 문제가 발생할 수 있습니다. 완전한 기술 사양에서는 전기, 기계, 환경 및 안전 매개변수를 고려해야 합니다.
| 매개변수 | 중요한 이유 | 일반적인 구매자의 우려 |
|---|---|---|
| 정격전압 | 고압 네트워크와의 호환성을 결정합니다. | 개폐 장치가 실제 시스템 전압 및 절연 요구 사항에 적합한가요? |
| 정격전류 | 연속 전류 전달 기능을 정의합니다. | 예상되는 피더 또는 변압기 부하를 안전하게 처리할 수 있습니까? |
| 단시간 내전류 | 지정된 기간 동안 단락 스트레스를 견딜 수 있는 장비의 능력을 나타냅니다. | 계산된 설치 결함 수준과 일치합니까? |
| 피크 내전류 | 단락 전류로 인해 생성되는 전기역학적 힘을 해결합니다. | 네트워크 장애 수준에 대한 기계적 설계가 적절한가요? |
| 절연 수준 | 전기적 스트레스에 대한 안정적인 작동을 지원합니다. | 단열 조정이 프로젝트 요구 사항을 충족합니까? |
| 내부 아크 분류 | 지정된 내부 결함 조건에서 개인 보호를 평가하는 데 도움이 됩니다. | 테스트된 구성이 의도한 설치와 일치합니까? |
| 진입 보호 | 외부 고체 물체 및 습기로부터 보호를 제어합니다. | 인클로저가 실내 또는 실외 조건에 적합한가요? |
| 고도와 온도 | 환경 조건은 절연 및 장비 성능에 영향을 미칠 수 있습니다. | 프로젝트 위치에 등급 감소가 필요합니까? |
IEC 62271-200은 지정된 전압 범위 내에서 AC 금속 폐쇄 개폐 장치 및 제어 장치에 대한 요구 사항을 설정하므로 특히 관련이 있습니다. 고전압 스위치, 회로 차단기, 스위치-퓨즈 조합, 단로기 및 접지 스위치를 포함한 개별 구성 요소에는 다른 표준이 적용될 수 있습니다.
링 메인 스위치기어는 상대적으로 컴팩트한 배열 내에서 여러 배전 기능을 결합하도록 설계되었습니다. 이는 바닥 공간이 비싼 도시 변전소, 상업용 건물, 산업 플랜트 및 인프라 프로젝트에 특히 유용합니다.
다중 스위칭 기능을 통해 운영자는 네트워크 운영 계획에 따라 선택한 피더, 변압기 또는 케이블 섹션을 격리할 수 있습니다. 이를 통해 유지 관리 및 오류 관리 절차를 단순화할 수 있습니다.
금속 인클로저, 접지 시스템, 인터록, 구획화 및 적절한 아크 성능 분류를 통해 여러 계층의 보호를 생성할 수 있습니다. 그러나 이러한 기능은 실제 제품 테스트 문서를 통해 검증되어야 합니다.
적절하게 구성된 RMU는 피더 스위칭 및 변압기 보호를 표준화된 패키지에 통합할 수 있습니다. 이는 여러 개의 개별 구성 요소를 조립하는 것에 비해 엔지니어링, 운송, 설치 및 시운전을 단순화할 수 있습니다.
동일한 기본 아키텍처는 기존 유틸리티 배전은 물론 산업, 상업, 재생 에너지, 운송 및 기타 중전압 애플리케이션을 지원할 수 있습니다.
AC 금속 폐쇄형 링 주 개폐 장치는 광범위한 중전압 배전 환경에 적합합니다.
상업 및 산업 프로젝트에서는 소형 크기, 안정적인 스위칭, 간단한 유지 관리 및 명확한 보호 조정을 우선시하는 경우가 많습니다. 재생 가능 에너지 프로젝트에서는 원격 작동, 환경 저항, 모니터링 및 자동화에 더욱 중점을 둘 수 있습니다.
중전압 개폐기 구매는 단순한 가격 비교가 아닌 기술적 결정입니다. 주문하기 전에 프로젝트 엔지니어와 조달 팀은 자세한 기술 일정을 준비해야 합니다.
프로젝트 시작 시 명확한 기술 사양을 통해 견적 오해, 재설계 작업, 납품 지연 및 시운전 문제를 크게 줄일 수 있습니다.
잘 설계된 개폐 장치라도 올바른 설치와 작동이 필요합니다. 설치는 제조업체가 승인한 도면과 해당 전기 규정을 따라야 합니다. 케이블 종단 품질은 특히 중요합니다. 종단이 불량하면 국부적인 전기 스트레스, 과열 또는 절연 오류가 발생할 수 있기 때문입니다.
에너지를 공급하기 전에 프로젝트 팀은 기계적 작동, 전기 인터록, 접지 연속성, 케이블 연결, 보호 설정, 보조 회로, 표시 시스템 및 기타 관련 기능을 확인해야 합니다.
정기적인 유지 관리는 제조업체의 지침과 실제 작동 환경을 기반으로 해야 합니다. 심하게 오염된 장소, 높은 습도, 빈번한 전환 또는 까다로운 산업 조건에 따라 검사 간격을 조정해야 할 수도 있습니다.
지능형 배전 시스템의 경우 선택적 모니터링 및 원격 제어 기능도 고려할 수 있습니다. 이러한 기능은 현장의 제어 아키텍처와 적절하게 통합될 때 운영 가시성을 향상시키고 비정상적인 상황에 대한 보다 빠른 대응을 지원할 수 있습니다.
링 메인 스위치기어는 다양한 절연 기술을 중심으로 설계될 수 있습니다. 공기 절연 구성은 공기를 기본 절연 매체로 사용하는 반면, 가스 절연 설계는 중요한 구성 요소를 밀폐된 절연 환경에 배치합니다. 일부 제품군에서는 고체 절연 솔루션도 사용할 수 있습니다.
| 특징 | 공기 절연 | 가스절연 | 고체절연 |
|---|---|---|---|
| 공간 효율성 | 일반적으로 더 많은 내부 공간이 필요합니다. | 일반적으로 컴팩트 | 일반적으로 컴팩트 |
| 환경 밀봉 | 인클로저 설계에 따라 크게 달라짐 | 밀폐된 충전부를 강력하게 보호 | 중요한 전도성 부품을 견고한 절연체로 둘러싸고 있습니다. |
| 유지 관리 접근 방식 | 장비 구성에 따라 다름 | 유지보수가 적은 작업을 위해 설계되는 경우가 많습니다. | 일반적으로 유지 관리가 적은 작업을 위해 설계되었습니다. |
| 프로젝트 고려사항 | 접근성 및 설치 공간 | 밀봉, 가스 관리, 환경 요구 사항 | 단열 기술 및 장기 소재 성능 |
최상의 구성은 보편적인 "최고의" 기술보다는 프로젝트 환경에 따라 달라집니다. 구매자는 공간, 유지 관리 철학, 환경 요구 사항, 수명 주기 고려 사항, 현지 규정 및 제조업체가 제공하는 테스트 증거를 평가해야 합니다.
이는 금속 하우징으로 둘러싸인 중전압 스위치기어 어셈블리이며 주로 링 또는 방사형 전력 네트워크 내에서 스위칭, 절연, 보호 및 분배를 위해 설계되었습니다.
많은 상업용 RMU 제품은 11kV, 12kV 또는 24kV 시스템과 같은 중간 전압 네트워크용으로 설계되었으며 다른 구성은 추가 전압 등급을 포괄할 수 있습니다. 올바른 등급은 항상 프로젝트 네트워크와 일치해야 합니다.
모든 정전을 제거할 수 있는 장비는 없습니다. 그러나 링 배열은 결함이 있는 부분을 격리하고 건강한 부분은 대체 공급 경로를 통해 전원이 계속 공급되도록 하여 공급 연속성을 향상시킬 수 있습니다.
부하 스위치는 기본적으로 지정된 기능 내에서 정상 부하 전류를 전환하도록 설계되었습니다. 회로 차단기는 정격 성능 내에서 정상적인 스위칭 임무를 수행할 뿐만 아니라 결함 전류를 차단하도록 설계되었습니다. 보호 체계에 따라 어떤 장치가 적합한지 결정해야 합니다.
IEC 62271-200은 1kV 이상 52kV 이하의 정격 전압에 대한 AC 금속 폐쇄 개폐 장치 및 제어 장치에 대한 요구 사항을 지정합니다. 해당 장비의 구성, 테스트 및 성능을 평가하는 데 중요한 참고 자료를 제공합니다.
예, 실외 버전은 적절한 인클로저 보호 및 환경 저항성을 갖도록 설계할 수 있습니다. 그러나 실외 설치에는 습기, 온도, 먼지, 부식, 태양 노출 및 현장 조건을 구체적으로 고려해야 합니다.
프로젝트에 따라 유용한 문서에는 기술 데이터시트, 단선 다이어그램, 일반 배열 도면, 배선 다이어그램, 유형 테스트 문서, 일상 테스트 기록, 설치 매뉴얼, 운영 매뉴얼 및 해당 인증서가 포함될 수 있습니다.
네트워크 전압, 연속 전류, 결함 수준, 보호 철학, 케이블 구성, 절연 요구 사항, 환경 조건, 설치 공간, 안전 요구 사항 및 적용 가능한 표준부터 시작하십시오. 그런 다음 이러한 매개변수는 제조업체의 테스트된 제품 구성과 일치해야 합니다.
AC 금속 폐쇄형 링 주 개폐 장치는 컴팩트한 구조, 제어된 스위칭, 결함 격리, 접지 및 보호 기능을 통합 어셈블리에 결합하기 때문에 현대 중전압 배전에서 중요한 역할을 합니다. 그 가치는 공급 연속성, 제한된 설치 공간, 운영 안전 및 단순화된 배포 아키텍처가 중요한 네트워크에서 특히 두드러집니다.
엔지니어와 조달 팀의 경우 가장 신뢰할 수 있는 접근 방식은 정격 전류나 캐비닛 크기와 같은 하나의 사양에 집중하기보다는 전체 전기 시스템에 따라 장비를 선택하는 것입니다. 전압 수준, 고장 전류, 절연 조정, 보호 전략, 환경 조건, 내부 아크 성능, 케이블 배열, 연동, 테스트 및 향후 확장을 모두 함께 고려해야 합니다.
