LNC860E 시리즈 영구 자석 동기 인버터는 주로 3상 AC 동기 모터의 속도와 토크를 제어하고 조정하는 데 사용되는 범용 고성능 벡터 주파수 변환기입니다. 32비트 DSP 칩을 사용하고 폐쇄 루프 벡터 제어, 개방 루프 벡터 제어, 토크 제어 등의 핵심 제어 알고리즘이 내장되어 있어 더 높은 성능과 정밀도로 영구자석 동기 모터의 구동 제어를 가능하게 합니다. 저속에서 높은 토크 출력을 제공하고 우수한 동적 특성과 매우 강력한 과부하 용량을 갖추고 있으며 다양한 PG 카드를 지원합니다. 제품의 신뢰성과 환경 적응성을 향상시키는 동시에 고객 유용성 및 산업 전문화를 위한 설계도 강화합니다. 더욱 최적화된 기능, 보다 유연한 적용 및 보다 안정적인 성능을 통해 사출 성형 기계, 공기 압축기, 중대형 전력 서보 시스템, CNC 머시닝 센터, 리프팅 장비 및 섬유 장비와 같은 중급 및 고급 응용 분야 시나리오에서 널리 사용될 수 있습니다. 485 통신 기능을 표준으로 탑재한 영구자석 동기 인버터이며, 제동 장치를 탑재해 22kW 이하의 전력을 표준으로 탑재한 영구자석 동기 인버터입니다. 전력 범위: 0.75kW~400kW-380V.
▲영구자석 동기 모터를 위한 개방 루프 및 폐쇄 루프 벡터 제어 ABZ 증분형, UVW 증분형 및 리졸버 등 다양한 인코더 지원
▲넓은 전압 입력, 자동 출력 전압 조정(AVR), 순간 정전 시 논스톱 작동, 더욱 강력한 적응성
▲다양한 주파수 설정 방법 지원: 디지털 설정, 아날로그 수량 설정, PID 설정, RS485 통신 설정
▲속도 추적 기능으로 원활한 시동과 안정적인 작동
▲DC 버스를 공유하여 에너지를 절약할 수 있습니다.
▲저소음 및 강력한 간섭 방지 능력
▲ 강력한 과부하 용량, 정격 토크의 150%가 60초 동안 작동 가능
▲ 내장 - 빠른 응답, 강력한 적응성 및 손쉬운 디버깅 기능을 갖춘 고급 PID 알고리즘
▲16 - 단계 속도 제어, 타이밍, 정속, 방향 제어 등 다기능 논리 제어를 구현하는 간단한 PLC
▲다중 보호 기능: 과전압, 과전류, 과부하, 과열 등
▲ 중국어, 영어 LCD 패널 표시 및 조작 지원 Profibus - DP 및 MODBUS 통신 지원
▲ 구조적으로 독립된 공기 덕트 설계를 채택하여 팬을 자유롭게 분해할 수 있으며 방열 성능이 우수합니다.

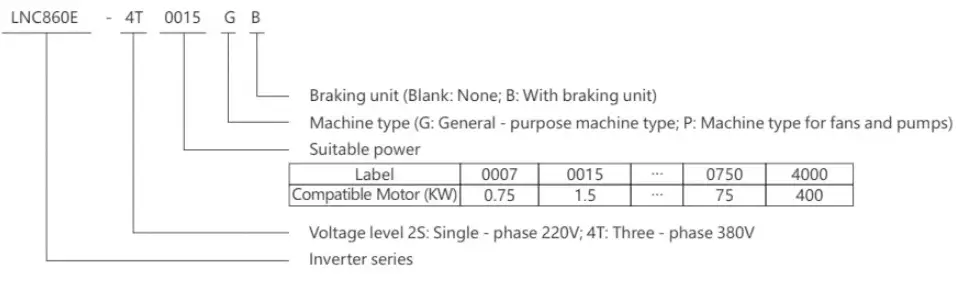

| 모델: | LNC860E-4T0040GB/4T0055PB |
| 힘: | 4KW9A/5.5K |
| 입력: | 3상 AC380V 50HZ/60HZ |
| 산출: | 3상 AC0V-380V 0HZ-400HZ |
| S.N: | 바코드 |
| 목 | 사양 | |
| 제어 특성 | 출력 주파수 | 0~500Hz |
| 캐리어 주파수 | 0.8kHz~12kHz. 부하 특성에 따라 반송파 주파수를 자동으로 조정 가능 | |
| 출력 주파수 분해능 | 0.01Hz | |
| 제어 모드 | 개루프 벡터 제어(SVC) V/F 제어 폐루프 벡터 제어(FVC) | |
| 토크 특성 | 토크 보상 및 슬립 보상을 통해 시동 토크는 0.25Hz(SVC)에서 150%에 도달할 수 있습니다. | |
| 토크 제어 정확도 | ±5%(FVC) | |
| 실속 방지 조치 기준 | 20%~250% 범위의 정격 전류의 백분율로 설정 | |
| 속도 조절 범위 | 1:100(SVC) 1:1000(FVC) | |
| 속도 안정화 정확도 | ±0.5%(SVC) ±0.02%(FVC) | |
| 과부하 용량 | 1분간 정격 출력 전류의 150% | |
| V/F 곡선 | 4가지 모드: 선형, 다중 지점 완전 V/f 분리, 불완전 V/f 분리 | |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 모드; 4개의 가속 및 감속 시간, 가속 및 감속 시간 범위 0.1~6500.0s | |
| DC 제동 | DC 제동 주파수.0.00Hz~최대 주파수.제동 시간:0.0s~36.0s, 제동 동작 전류 값:0.0%~100.0% | |
| 조그 제어 | 조그 주파수 범위:0.00Hz~최대 주파수, 조그 가속 및 감속 시간 0.1s~6500.0s | |
| 간단한 PLC, 다단계 속도 작동 | 내장된 PLC 또는 제어 단자를 통해 최대 16단계 속도 작동이 가능합니다. | |
| 내장 PID | 프로세스 제어 폐쇄 루프 제어 시스템을 쉽게 실현할 수 있습니다. | |
| 자동전압조정(AVR) | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. | |
| 빠른 전류 제한 기능 | 과전류 결함을 최대한 최소화하고 주파수 변환기의 정상적인 작동을 보호합니다. | |
| 작동 특성 | 운영 명령 채널 | 3개의 채널: 조작 패널에서 제공, 제어 터미널에서 제공, 직렬 통신 포트에서 제공. 다양한 방법으로 전환 가능 |
| 주파수 소스 | 10개의 주파수 소스: 패널 노브로 제공, 조작 패널로 제공, 아날로그 전압으로 제공, 아날로그 전류로 제공, RS485 통신으로 제공, 다양한 방식으로 전환 가능 | |
| 보조 주파수 소스 | 10개의 보조 주파수 소스. 보조 주파수 미세 조정 및 주파수 합성을 유연하게 달성할 수 있습니다. | |
| 입력 단자 | 6개의 디지털 입력 단자(그 중 하나는 고속 펄스 입력으로 사용할 수 있음) 2개의 아날로그 입력 채널, Al1:입력 범위0~+10V,Al2:입력 범위0~+10V/0-20mA | |
| 출력 단자 | OkHz~50kHz의 구형파 신호를 출력할 수 있는 고속 펄스 출력 단자 1개, 설정 주파수 및 출력 주파수와 같은 물리량의 출력을 구현할 수 있습니다. 오픈 드레인 유형으로 선택 가능 디지털 출력 단자 1개 릴레이 출력 단자 1개 아날로그 출력 단자 2개: 출력 주파수/전류/전압/주파수 명령/회전 속도/역률 신호의 출력을 나타낼 수 있는 OV~10V/0-20mA | |
| 디스플레이 및 키보드 작동 | LED 디스플레이 | 8개의 기능 키, 5자리 7세그먼트 LED 및 5개의 상태 LED 표시기가 장착되어 정회전, 역회전, 재설정, 정지, 조그는 물론 매개변수 설정 및 표시를 수행할 수 있습니다. |
| 보호 기능 | 전원 켜기 시 모터 단락 감지, 입력 및 출력 위상 손실 보호, 과전류 보호, 과전압 보호, 저전압 보호, 과열 보호 과부하 보호 등 | |
| 환경 | 신청장소 | 실내, 직사광선에 노출되지 않는 곳, 먼지, 부식성 가스, 인화성 가스, 오일 미스트, 수증기, 물방울, 염분 등이 없는 곳 |
| 고도 | 1000m 미만 | |
| 주변 습도 | -10℃~+40℃(주위온도가 40℃~50℃일 경우 디레이팅 동작 필요) | |
| 습기 | 95%RH 이하, 물방울 결로 현상이 없을 것 | |
| 진동 | 5.9m/s²(0.6g) 이하 | |
| 보관온도 | -20℃~+60℃ | |
