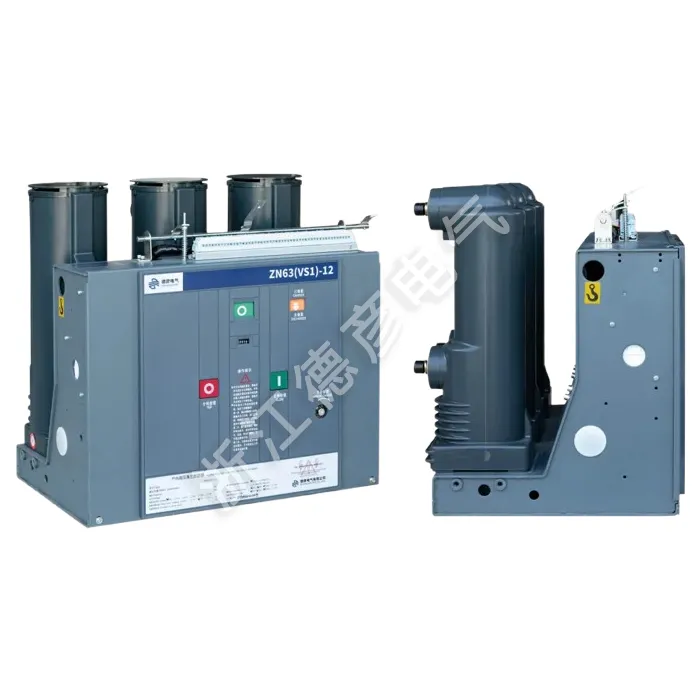

손수레가 포함된 실내 진공 회로 차단기

Deyan Electric은 산업용 전기 제품 분야에서 풍부한 제조 경험을 보유한 전문 공급업체로 산업용 전기 제품의 R&D, 생산, 판매 및 서비스를 전문으로 합니다. 주요 제품으로는 가스절연개폐장치, 링메인유닛, 소형 변전소, 고·저압 개폐장치 등 전력기기가 있다.
손수레(인출형) 설계를 갖춘 실내 진공 회로 차단기로서 유지 관리 및 테스트가 용이합니다. 진공 차단 기술, 컴팩트한 구조, 유연한 작동으로 안정적인 회로 보호 기능을 제공하므로 배전 시스템 및 산업용 애플리케이션에 이상적입니다.

문의 보내기

제품 설명

손수레형 실내진공차단기는 정격전압 12kV의 3상 AC 50Hz 실내배전반입니다. 산업 플랜트, 발전소, 변전소, 전기 시설의 제어 및 보호 애플리케이션에 적합하며 빈번한 작동이 필요한 위치에 이상적입니다. 통합 작동 메커니즘과 차단기 본체가 특징입니다. 핸드카가 포함된 실내 진공 회로 차단기는 고정 설치 장치로 설계하거나 전용 푸시인 메커니즘을 장착하여 인출 장치를 구성할 수 있습니다. 핸드카 주 회로 섹션이 있는 실내 진공 회로 차단기는 완전히 캡슐화된 고체 절연 극을 통합하여 컴팩트한 크기, 높은 신뢰성 및 유지 관리가 필요 없는 작동을 달성할 수 있습니다. KYN28-12(GZS)와 같은 인출형 개폐기 캐비닛과 호환되며, 고정형 버전은 XGN 고정형 개폐기 캐비닛에 통합될 수 있습니다.

제품 매개변수(사양)

일련번호	이름		단위	데이터
1	정격전압		kV	12
2	최대 작동 전압		KV	12
3	정격전류		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	정격 단락 차단 전류(정격 열 안정성 전류 - RMS)		카	20/25	31.5		40
5	정격 단락 폐쇄 전류(피크)		카	50/63	80		100
6	정격 피크 내전류(정격 동적 안정성 전류 - 피크)		카	50/63	80		100
7	4S 정격 단락 내전류		카	20/25	31.5		20/25
8	정격 절연 수준	작동 내전압(정격 차단 전후)/1분 상용 주파수 내전압	KV	그라운드 42(브레이크 48)
		내전압(정격 차단 전후) / 피크 정격 낙뢰 충격 내전압		그라운드 75(브레이크 85)
9	정격 열 안정성 시간		S	4
10	정격 작동 순서			분리 -0.3S - 결합 -180S - 결합
11	기계적 수명		두번째	20000
12	정격단락 차단 전류 차단 횟수		두번째	50
13	작동 메커니즘 정격 폐쇄 전압(DC)		v	AC、DC 110,220
14	작동 메커니즘 정격 개방 전압(DC)		v	AC、DC 110,220
15	접촉 간격		mm	11±1
16	오버스트로크(접촉 스프링 압축 길이)		mm	3.5±0.5
17	3상 폐쇄 및 개방 바운스 시간		ms	≤2
18	마감 중 연락 바운스 시간		ms	≤2
19	평균 트리핑 속도		밀리미터/초	0.9~1.2
	평균 닫힘 속도		밀리미터/초	0.5-~0.8
20	영업 시간	최대 작동 전압에서	S	≤0.05
21		최소 작동 전압에서		≤0.08
22	폐관 시간		S	0.1
23	각 상 주회로의 저항		μΩ	630 ≤50		1250 ≤ 45
24	이동 및 고정 접점의 허용 누적 마모 두께		mm	3
