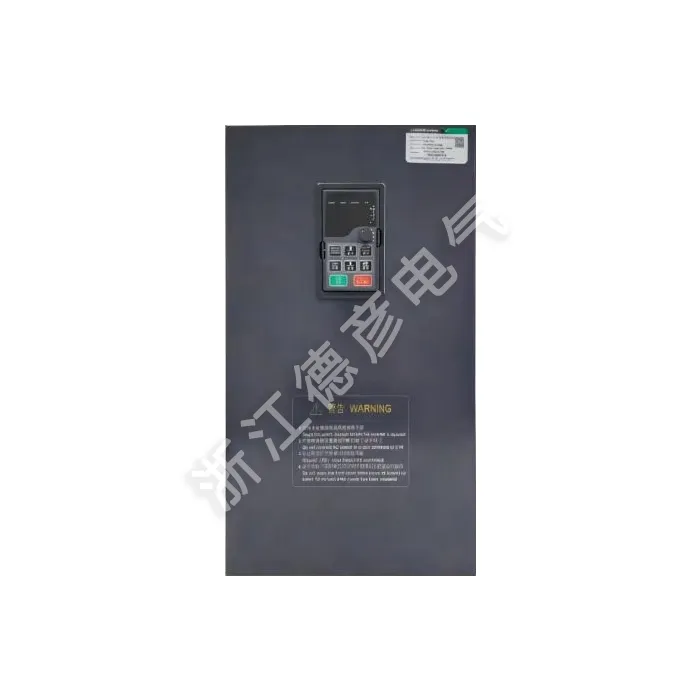

팬 및 펌프용 LNC180 시리즈 인버터는 팬 및 펌프용 특수 인버터입니다. 주로 3상 AC 비동기 모터의 속도를 제어하고 조정하는 데 사용됩니다. 이 제품은 저속에서 높은 토크 출력, 우수한 동적 성능 및 매우 강력한 과부하 용량을 갖춘 고성능 제어 기술을 채택합니다. 주로 팬과 펌프를 구동하는 데 사용됩니다. 이 시리즈는 485 통신 기능을 표준으로 갖추고 있습니다. 전력 범위: 90kW-1000kW-380V.

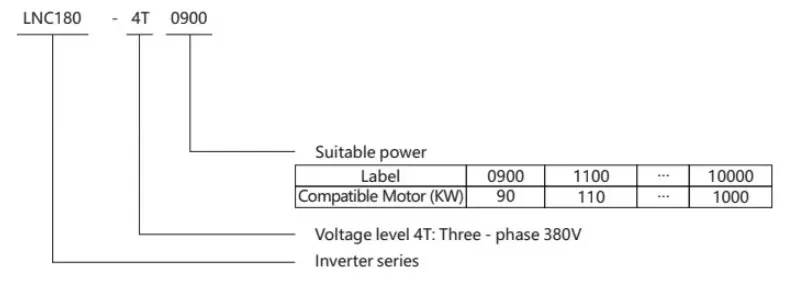

| 모델: | LNC180-4T0900 |
| 힘: | 90KW |
| 입력: | 3상 AC380V 50HZ/60HZ |
| 산출: | 3상 ACOV-380V OHZ-400HZ |
| S.N: | 바코드 |
| 인버터 모델 | 입력전류(A) | 출력 전류(A) | 적용 모터 출력(kW) |
| 180-4T0900 | 190 | 180 | 90 |
| 180-4T1100 | 225 | 215 | 110 |
| 180-4T1320 | 265 | 260 | 132 |
| 180-4T1600 | 310 | 305 | 160 |
| 180-4T1850 | 345 | 340 | 185 |
| 180-4T2000 | 385 | 380 | 200 |
| 180-4T2200 | 430 | 425 | 220 |
| 180-4T2500 | 485 | 480 | 250 |
| 180-4T2800 | 545 | 530 | 280 |
| 180-4T3150 | 610 | 600 | 315 |
| 180-4T3500 | 625 | 650 | 350 |
| 180-4T4000 | 715 | 720 | 400 |
| 180-4T5000 | 890 | 860 | 500 |
| 180-4T5600 | 980 | 1060 | 560 |
| 180-4T6300 | 1050 | 1200 | 630 |
| 180-4T7000 | 1126 | 1300 | 700 |
| 180-4T8000 | 1460 | 1440 | 800 |
| 180-4T10000 | 1800 | 1920 | 1000 |
| 목 | 사양 | |
| 제어 특성 | 출력 주파수 | 0~400Hz |
| 캐리어 주파수 | 1kHz~15kHz. 부하 특성에 따라 반송파 주파수를 자동으로 조정 가능 | |
| 출력 주파수 분해능 | 0.01Hz | |
| 제어 모드 | V/F 제어 | |
| 과부하 용량 | 1분간 정격 출력 전류의 150% | |
| V/F 곡선 | 4가지 모드 선형 유형, 다점 유형, 완전한 V/f 분리, 불완전한 V/f 분리 | |
| 가속 및 감속 곡선 | 선형 또는 S-곡선 가속 및 감속 모드; 4개의 가속 및 감속 시간; 가속 및 감속 시간 범위는 0.1~6500.05입니다. | |
| 조그 제어 | 조그 주파수 범위: 0.00Hz~최대 주파수, 조그 가속 및 감속 시간은 0.1s-6500.0s입니다. | |
| 간단한 PLC 다중 속도 작동 | 내장된 PLC 또는 제어 터미널을 통해 최대 16단 속도 작동이 가능합니다. | |
| 내장 PID | 프로세스 제어를 위한 폐쇄 루프 제어 시스템을 쉽게 구현할 수 있습니다. | |
| 자동전압조정(AVR) | 그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다. | |
| 작동 특성 | 운영 명령 채널 | 3개 채널: 조작 패널에서 제공, 제어 터미널에서 제공, 직렬 통신 포트에서 제공 다양한 방법으로 전환 가능 |
| 주파수 소스 | 10개의 주파수 소스: 패널 손잡이로 제공, 조작 패널로 제공, 아날로그 전압으로 제공, 아날로그 전류로 제공, RS485 통신으로 제공, 다양한 방식으로 전환 가능 | |
| 보조 주파수 소스 | 10개의 보조 주파수 소스. 보조 주파수 미세 조정 및 주파수 합성을 유연하게 달성할 수 있습니다. | |
| 입력 단자 | 8개의 디지털 입력 단자. 그 중 하나는 고속 펄스 입력으로 사용할 수 있습니다. 2개의 아날로그 입력 채널, Al3: 입력 범위0~+10V,Al2: 입력 범위0~+10V/0-20mA | |
| 출력 단자 | 최대 주파수 50kHz의 고속 펄스 출력 1개 디지털 출력 단자 1개 릴레이 출력 단자 1개 아날로그 출력 단자 2개. OV~10V/0-20mA는 출력 주파수/전류/전압/주파수 명령/속도/역률 신호 출력을 표시할 수 있습니다. | |
| 보호 기능 | 전원 공급 시 모터 단락 감지, 입력 및 출력 위상 손실 보호, 과전류 보호, 과전압 보호, 저전압 보호, 과열 보호, 과부하 보호 등 | |
| 환경 | 신청장소 | 먼지, 부식성 가스, 가연성 가스, 오일 미스트, 수증기, 떨어지는 물 또는 염분 등이 없는 햇빛에 직접 노출되지 않는 실내 |
| 고도 | 1000m 미만 | |
| 주변 습도 | -10℃~+40℃(주위온도 40℃~50℃일 경우 디레이팅 동작 필요) | |
| 습기 | 95%RH 이하, 물방울 결로 현상이 없을 것 | |
| 진동 | 5.9m/s²(0.6g) 이하 | |
| 보관온도 | -20℃~+60℃ | |
