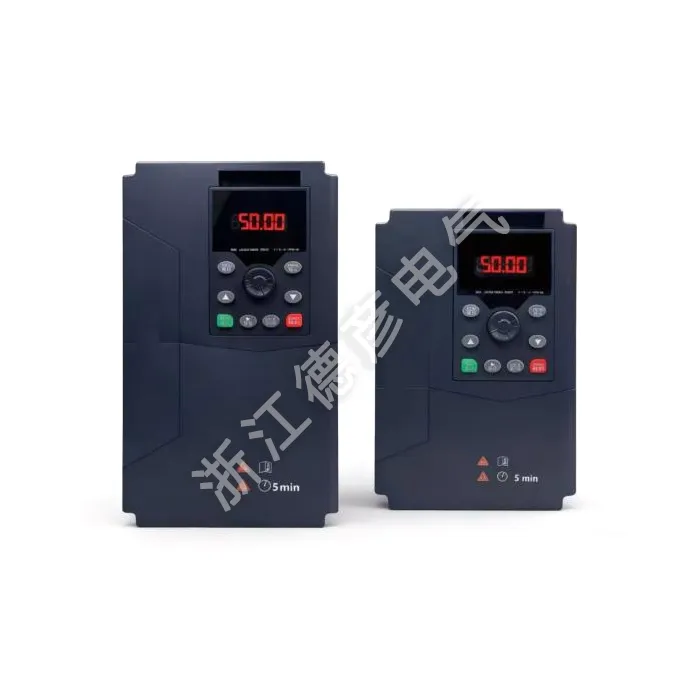

신선기용 인버터

Deyan Electric은 유럽과 미국 시장을 포괄하는 안정적인 솔루션과 우수한 가격 이점을 제공하는 전문 산업용 전기 공급업체입니다. 신선기용 LNC860L 인버터는 향상된 장력 제어와 안정적인 품질을 갖추고 있습니다. 대량 구매에 적합하며 전선 및 케이블 산업에 적합하여 안정적인 작동을 보장합니다.

문의 보내기

제품 설명

와이어 인발 기계 전용 주파수 변환기 LNC860L 시리즈는 8605 벡터 주파수 변환기의 모든 고성능 기능을 보유할 뿐만 아니라 폐쇄 루프 장력 제어 및 개방 루프 장력 제어를 달성하여 다양한 권선 및 풀기 요구 사항을 충족할 수 있습니다. 장력 권선 제어 및 지원을 위한 수학적 모델이 내장되어 있습니다. 롤 직경의 자동 계산. 와이어 및 케이블, 금속박 가공, 권선, 금속 와이어 인발, 플라스틱 와이어 인발 등의 산업에 널리 사용될 수 있습니다. 신선기용 인버터는 485 통신 기능을 기본 탑재하고 있으며, 제동 장치를 기본 탑재해 22kW 이하의 출력을 지원합니다. 전력 범위: 0.75kW-400kW-380V.

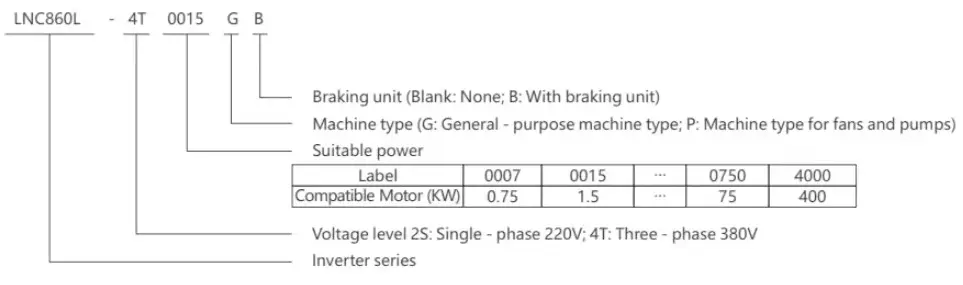

모델 의미

LNC860L Inverter for Wire-Drawing Machine

제품 특징

▲고성능 벡터 제어, 큰 저주파 토크, 안정적인 출력

▲다양한 엔코더 지원: ABZ 증분, U 증분, 리졸버

▲ 넓은 전압 입력, 자동 출력 전압 조정(AR), 순간 정전 시 차단 없음, 더 강력한 적응성

▲폐쇄-루프 장력 제어 및 개방-루프 장력 제어 지원

▲장력 권선 제어를 위한 수학적 모델 내장, 롤 직경 자동 계산 지원

▲부드러운 출발, 안정적인 작동, 지속적인 장력

▲자동 단선 감지, 자동 관성 보상

▲감기 및 풀기 시스템 조합으로 DC 버스를 공유하여 전기 에너지를 절약할 수 있습니다.

▲ 내장 - 빠른 응답, 강력한 적응성 및 손쉬운 디버깅 기능을 갖춘 고급 PID 알고리즘

▲16 - 단계적 속도 제어, 간단한 PLC로 타이밍, 정속, 방향 설정 등 다기능 로직 제어 구현

▲내장형 RS485 통신 인터페이스는 Modbus 프로토콜을 지원합니다.

▲ 다양한 보호 기능: 과전압, 과전류, 과부하, 과열 등

명판 지침

모델:	LNC860L-4T0037GB/4T0055PB
힘:	3.7KW 9A/5.5KW 13A
입력:	3상 AC380V 50HZ/60HZ
산출:	3상 ACOV-380V OHZ-400HZ
S.N:	바코드

머신 유형 목록

주파수 변환기 모델	전력용량(kVA)	입력 전류(A)	출력 전류(A)	적용모터(KW)
단상 전원 공급 장치: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
삼상 전력 공급: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

기술 사양

목		사양
제어 특성	출력 주파수	0~500Hz
	캐리어 주파수	0.8kHz~12kHz 부하 특성에 따라 반송파 주파수를 자동으로 조정 가능
	출력 주파수 분해능	0.01Hz
	제어 모드	개루프 벡터 제어(SVC) V/F 제어 폐루프 벡터 제어(FVC)
	토크 특성	토크 보상 및 슬립 보상을 통해 시동 토크는 0.5Hz에서 150%에 도달할 수 있습니다.
	토크 제어 정확도	±5%(FVC)
	실속 방지 조치 기준	20%~250% 범위의 정격 전류의 백분율로 설정
	속도 조절 범위	1:100(SVC) 1:1000(FVC)
	속도 안정화 정확도	±0.5%(SVC) ±0.02%(FVC)
	과부하 용량	1분간 정격 출력 전류의 150%
	V/F 곡선	4가지 모드: 선형, 다중 지점, 완전한 V/f 분리, 불완전한 V/f 분리
	가속 및 감속 곡선	선형 또는 S-곡선 가속 및 감속 모드; 4개의 가속 및 감속 시간, 가속 및 감속 시간 범위 0.1~6500.0s
	DC 제동	DC 제동 주파수:0.00Hz~최대 주파수.제동 시간:0.0s~60.0s, 제동 동작 전류 값:0.0%~100.0%
	조그 제어	조그 주파수 범위: 0.00Hz~최대 주파수, 조그 가속 및 감속 시간 0.1s~6500.0s
	간단한 PLC, 다단계 속도 작동	내장된 PLC 또는 제어 단자를 통해 최대 16단계 속도 작동이 가능합니다.
	내장 PID	프로세스 제어 폐쇄 루프 제어 시스템을 쉽게 실현할 수 있습니다.
	자동 전압 조정(AVR)	그리드 전압이 변경되면 자동으로 일정한 출력 전압을 유지할 수 있습니다.
	빠른 전류 제한 기능	과전류 결함을 최대한 최소화하고 주파수 변환기의 정상적인 작동을 보호합니다.
작동 특성	운영 명령 채널	3개 채널: 조작 패널에서 제공, 제어 터미널에서 제공, 직렬 통신 포트에서 제공. 다양한 방법으로 전환 가능
	주파수 소스	10개의 주파수 소스: 패널 노브로 제공, 조작 패널로 제공, 아날로그 전압으로 제공, 아날로그 전류로 제공, RS485 통신으로 제공, 다양한 방식으로 전환 가능
	보조 주파수 소스	10개의 보조 주파수 소스. 보조 주파수 미세 조정 및 주파수 합성을 유연하게 달성할 수 있습니다.
	입력단자	6개의 디지털 입력 단자가 있으며 그 중 하나는 고속 펄스 입력으로 사용할 수 있습니다. 2개의 아날로그 입력 채널, Al1:입력 범위0~+10V,Al2:입력 범위0~+10V/0-20mA
	출력 단자	1개의 고속 펄스 출력 단자, OkHz~50kHz의 구형파 신호 출력, 설정 주파수 및 출력 주파수와 같은 물리량의 출력 실현 가능 1개의 디지털 출력 단자 1개의 릴레이 출력 단자 2개의 아날로그 출력 단자: OV~10V/0-20mA, 출력 주파수/전류/전압/주파수 명령/회전 속도/역률 신호의 출력 표시 가능
	보호 기능	전원 투입 시 모터 단락 감지 및 출력 위상 손실 보호, 과전류 보호, 과전압 보호, 저전압 보호, 과열 보호 과부하 보호 등
철화	신청장소	실내, 햇빛에 직접 노출되지 않고 먼지, 부식성 가스, 인화성 가스, 오일 미스트, 수증기, 물방울 또는 염분 등이 없는 곳
	고도	1000m 미만
	주변 습도	-10℃~+40℃(주위온도 40℃~50℃일 경우 디레이팅 동작 필요)
	습기	95%RH 이하, 물방울 결로 현상이 없을 것
	진동	5.9m/s²(0.6g) 이하
	보관온도	-20℃~+60℃
