LNC500M 시리즈 범용 인버터 경제형은 더 많은 시장 수요를 충족하기 위해 새로운 소프트웨어 및 하드웨어 플랫폼을 기반으로 개발된 미니형 인버터입니다. 뛰어난 성능, 완벽한 보호 기능, 컴팩트한 크기, 아름답고 내구성이 뛰어나며 안정적이고 안정적으로 작동합니다. 다양한 공정 현장에 유연하게 적용할 수 있습니다. V/F 제어를 채택하고 표준 Modbus 통신 프로토콜을 지원합니다(참고: 통신 인터페이스는 독립 통신 카드에 있습니다. 통신 카드는 주문 시 "통신 카드"를 언급한 후 부착됩니다). 전력 범위: 0.75kW~2.2kW-220V,0.75kW~5.5kW-380V.
|

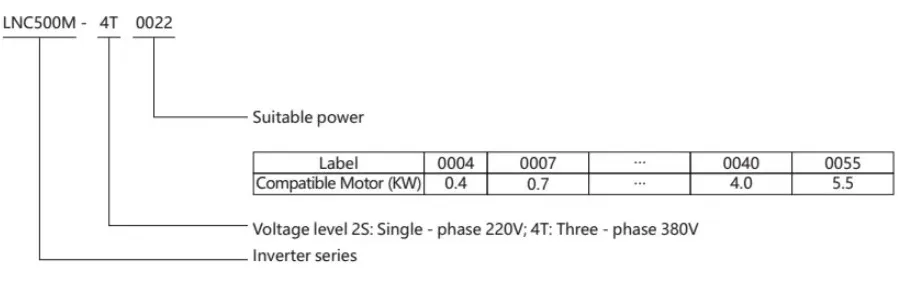

인버터 |
범용 부하 |
||
|
정격 용량(kVA) |
정격 출력 전류(A) |
적용 모터 출력(kW) |
|
|
2S0004G |
1.1 |
3 |
0.4 |
|
2S0007G |
1.9 |
5 |
0.75 |
|
2S0015G |
2.9 |
7 |
1.5 |
|
2S0022G |
3.8 |
10 |
2.2 |
|
4T0007G |
1.6 |
2.5 |
0.75 |
|
4T0015G |
2.4 |
4.5 |
1.5 |
|
4T0022G |
3.6 |
5.5 |
2.2 |
|
4T0040G |
6.3 |
9 |
4.0 |
|
4T0055G |
8.6 |
12 |
5.5 |
| 목 | 사양 | |||
| 입력 | 전압 주파수 | 삼상 380V50/60Hz | 단상 220V50/60Hz | |
| 전압 변동 | 삼상 300V~460V | 단상 170V~270V | ||
| 산출 | 전압 범위 | 4T#시리즈:0~380V | 2S#시리즈:0~220V | |
| 주파수 범위 | 0~800Hz | |||
| 과부하 용량 | 장기 110%, 1분 150%, 2초 180% | |||
| 제어 특성 | 제어 모드 | V/F 제어 | ||
| 시동 토크 | 180%에서 0속도 | |||
| 속도 조절 범위 | 1:100 | |||
| 속도 안정성 정확도 | ±0.5% | |||
| 응답 시간 | 20ms 이하 | |||
| V/F 곡선 | 다중 세그먼트 V/F 곡선의 임의 설정 두 개의 고정 곡선: 일정한 토크 및 제곱 법칙 토크 감소 1 | |||
| 토크 부스트 | 수동 설정:정격 출력의 0.0~30.0% | |||
| 전류 억제 | 전류 코즈 루프 제어는 합리적인 범위 내에서 전류를 정확하게 제한하여 전류 서지 및 오류 트립을 방지합니다. | |||
| 전압 억제 | 그리드 전압이 자주 변동하거나 가감속이 빈번한 상황에서 고유한 전압 예측 제어를 사용하여 전압을 합리적인 범위 내로 제한합니다. | |||
| 주파수 분해능 | 아날로그 수량 | 최대 출력 주파수의 0.1% | ||
| 디지털양 | 0.01Hz | |||
| 주파수 정확도 | 아날로그 수량 | 최대 출력 주파수의 0.1% | ||
| 디지털 수량 | 설정된 출력 주파수의 0.01% | |||
| 일반적인 기능 | 다중 속도 작동 | 8단계 프로그래밍 가능한 다중 속도 제어, 선택 가능한 6가지 작동 모드 | ||
| 진동 주파수 작동 | 진동 주파수 작동: 사전 설정된 주파수 및 중심 주파수 조정 가능, 셧다운 및 정전 후 상태 메모리 및 복원 | |||
| PID 제어 | PID 컨트롤러 내장(사전 설정된 주파수 사용 가능) | |||
| RS485 통신 | 표준 RS485 통신 기능, MODBUS 통신 프로토콜 지원 | |||
| 자동 에너지 절약 | 출력 전류에 따라 실시간으로 출력 전압 및 슬립 보상을 조정하여 모터가 항상 최고의 효율로 작동할 수 있도록 합니다. | |||
| 자동 전압 조정 | 가장 안정적인 작동 효과를 얻기 위해 필요에 따라 선택할 수 있습니다. | |||
| 속도 감지 및 재시작 | 모터의 원활한 재시동 및 즉시 정지 재시동 | |||
| 계수기 | 손쉬운 시스템 통합을 위한 하나의 내부 카운터 | |||
| 캐리어 주파수 | 삼상 벡터 합성:0.8~15.0KHz | |||
| 주파수 설정 | 아날로그 입력 | 전압 입력:0~10V(입력 임피던스 10K)(상한 및 하한 설정 가능) | ||
| 디지털 입력 | 조작 패널, RS485 인터페이스, UP/DW 단자에 의해 설정되며 아날로그 입력과 다양한 조합으로 설정 가능 | |||
| 출력 신호 | 아날로그 출력 | 단방향 0~10V전압 | ||
| 디지털 출력 | 단방향 DO 출력, 단방향 오류 릴레이 출력(TA,TB,TC) | |||
| 제동 | 회생제동 | 75% 이상 | ||
| DC 제동 | 시작 및 정지 중에 각각 선택 가능, 작동 주파수 0~50.00Hz, 작동 시간 0~20.0s 또는 연속 작동 | |||
| 보호 기능 | 전원 공급 장치 보호 | 저전압 보호, 삼상 전력 불균형 보호 | ||
| 작동 보호 | 과전류 보호, 과전압 보호, 인버터과열 보호, 인버터 과부하 보호, 모터 과부하 보호, 출력 결상 보호, 모듈 드라이브 보호, 입력 결상 보호, 스위칭 전원 과부하 보호 | |||
| 장비 이상 | 전류검출 이상, EEPROM 메모리 이상, 제어장치 이상, 모터 과열, MC 결속 이상, 온도 이상 | |||
| 모터 연결 | 모터가 연결되지 않음, 모터의 불균형 3상 매개변수, 매개변수 식별 오류 | |||
| 환경 | 주변 온도 | -10℃~+50℃(동결되지 않음) | ||
| 주변 습도 | 90% 이하(무설탕) | |||
| 주변 환경 | 실내(직사광선이 없는 곳, 부식성, 인화성 가스가 없는 곳, 오일미스트, 먼지 등이 없는 곳) | |||
| 고도 | 1000m 이하 | |||
| 보호 수준 | IP20 | |||
| 냉각방식 | 강제 공냉 | |||
| 진동 수준 | <20m/s² | |||
